สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | YUAN |
ได้รับการรับรอง: | CE,ISO,UV |
หมายเลขรุ่น: | 5,000 ตัน |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | 320000USD-390000USD |
รายละเอียดการบรรจุ: | ตู้คอนเทนเนอร์ |
เวลาการส่งมอบ: | 60 วัน |
เงื่อนไขการชำระเงิน: | ที/ที, แอล/ซี |
สามารถในการผลิต: | 50 ชุด |
ชื่อ: | เครื่องอัดไฮดรอลิกแบบเย็น | ความดัน: | 5000 ตัน |
---|---|---|---|
แรงกดดันจากงาน: | 80 Mpa | ขนาดโต๊ะทำงาน: | 1250x1250mm |
เซอร์โวมอเตอร์: | 60x3 KW | กลางวัน: | 1100 มม. |
แสงสูง: | เครื่องกดไฮดรอลิก 80Mpa,เครื่องกดไฮดรอลิก 5,000 ตัน |

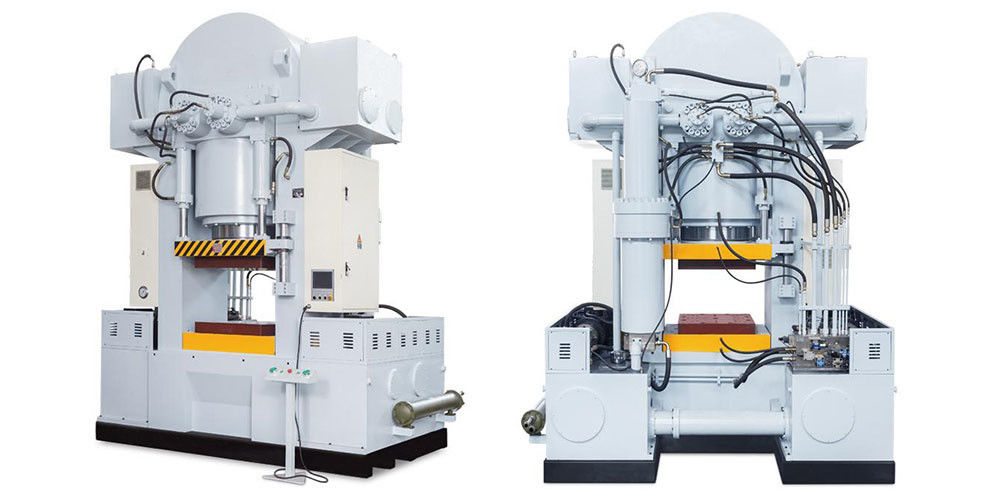

5000Ton NONSTICK PAN FRYING PAN COLD FORGING HYDRAULIC PRESS
เครื่องอัดไฮดรอลิกแบบเย็น 5000T ส่วนใหญ่ใช้สำหรับหม้อล่างเหนี่ยวนำ หม้อไม่ติดภายใต้ความกดดัน ให้กดโลหะสองชนิดเข้าด้วยกันหม้อก้นสองชั้นสัมผัสกับชั้นแหล่งความร้อนและถ่ายเทความร้อนได้อย่างรวดเร็ว ซึ่งทำให้การกระจายความร้อนและอุณหภูมิมีความสม่ำเสมอชั้นในหม้อมีความเรียบ ทนต่อการสึกหรอ ไม่เป็นสนิมง่าย และจะไม่ผลิตสารประกอบที่เป็นอันตรายต่อสุขภาพของมนุษย์
แอปพลิเคชัน:
คุณสมบัติหลัก:
1.เฟรมเป็นโครงสร้างเฟรมแบบเชื่อม สภาพแรงเหมาะสม ปัจจัยด้านความปลอดภัยในการออกแบบสูงและอายุการใช้งานสามารถเข้าถึงได้มากกว่า 15 ปี |
2. ภายใต้โหลดเต็ม การเปลี่ยนรูปของตารางเพียง 0.5 ~ 1 มม./ม. ทำให้มั่นใจได้ถึงการปราบปรามที่มีความแม่นยำสูง |
3.กระบอกสูบหลักใช้เทคโนโลยีการปิดผนึกคอมโพสิตป้องกันการรั่วไหลขั้นสูงระดับนานาชาติและเทคโนโลยีการปิดผนึกวงแหวนขยายโลหะ ซึ่งสามารถปรับปรุงอายุการใช้งานที่เชื่อถือได้ของซีลกระบอกสูบอย่างมาก |
4.ลูกสูบกระบอกสูบใช้เทคโนโลยีการเชื่อมแบบคอมโพสิต bimetal ขั้นสูง ซึ่งช่วยเพิ่มความทนทานต่อการสึกหรอและอายุการใช้งานที่เชื่อถือได้ของกระบอกสูบ และอายุการใช้งานสามารถเข้าถึงได้มากกว่า 30,000,000 ครั้ง |
5.เทคโนโลยีกระบอกสูบที่รวดเร็วทำให้ไม่มีกำลังและลดลงอย่างรวดเร็ว ปรับปรุงประสิทธิภาพการทำงานและประหยัดพลังงาน |
6.ระบบปั๊มน้ำมันเซอร์โวรวมลักษณะการควบคุมความเร็วแบบไม่มีขั้นบันไดอย่างรวดเร็วของเซอร์โวมอเตอร์และลักษณะแรงดันน้ำมันที่ควบคุมตนเองของปั๊มน้ำมันไฮดรอลิก ซึ่งทำให้มีศักยภาพในการประหยัดพลังงานอย่างมาก และอัตราการประหยัดพลังงานสามารถเข้าถึงได้ มากถึง 30% -80% |
แผ่นข้อมูล
NSอู๋ | ชื่อ | พารามิเตอร์ |
1 | แบบอย่าง | 5,000 ตัน |
2 | กำลังระบุ | 50000KN |
3 | แรงดันใช้งานของระบบไฮดรอลิกส์ Mpa | 80 Mpa |
4 | วัสดุแผ่นกด | เหล็ก |
5 | จังหวะกระบอกสูบหลัก | 350 มม. |
6 | กลางวัน | 1100 มม. |
7 | ปริมาณกระบอกสูบหลัก | 1 |
8 | ประเภทเฟรม | โครงสร้างเฟรม |
9 | แรงขับกระบอกสูบ | 500 KN |
10 | จังหวะดีดออก | 0-350 มม. |
11 | เซอร์โวมอเตอร์ | 60x3 กิโลวัตต์ |
12 | ยกจานความเร็วสูงสุด | 200 มม./วินาที |
13 | ความเร็วในการปิดจาน | 200 มม./วินาที |
14 | ความเร็วในการทำงานของจาน | 5-19 มม./วินาที |
15 | น้ำหนักเครื่อง | 70 ตัน |
16 | ขนาดโต๊ะทำงาน | 1250x1250 มม. |
17 | ขนาด | 3380x1980x4390 มม. |
ส่วนประกอบโครงสร้าง
1. เครื่องกดไฮดรอลิกมีโครงสร้างเฟรมแบบสร้างขึ้นและประกอบด้วยเครื่องหลักและกลไกการควบคุมอุปกรณ์ประกอบด้วยทั้งโครง ระบบไฟฟ้า ระบบไฮดรอลิค
2. กลไกการควบคุมประกอบด้วยระบบไฮดรอลิก ระบบควบคุมไฟฟ้า อุปกรณ์จำกัดจังหวะ ท่อส่ง กล่องควบคุมไฟฟ้า และชิ้นส่วนเสริมอื่นๆระบบไฟฟ้าและสถานีไฮดรอลิกเชื่อมต่อเป็นหนึ่งเดียวโดยใช้ท่อน้ำมันและสายตะกั่วเพื่อให้ทราบถึงขั้นตอนการดำเนินการทั้งหมด

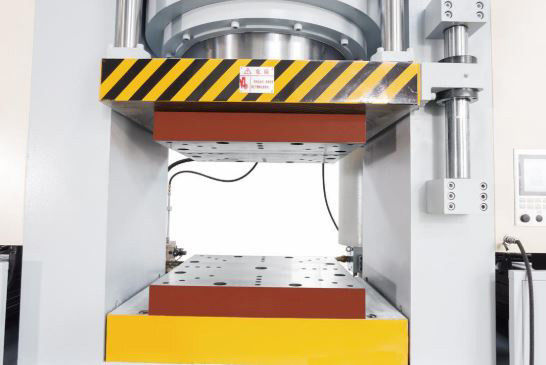

3. ตัวหลักของสไลด์คือ #45 เหล็กทั้งแผ่นแผ่นด้านล่างของสไลด์เป็นแผ่นเหล็กทั้งแผ่นเพื่อให้มั่นใจว่ามีความแข็งแกร่งและความแข็งแรงเพียงพอแนวทางของสไลด์เป็นแบบลิ่มด้านข้างที่มีรางนำทางแบบสี่เหลี่ยมจัตุรัสและแรงเสียดทานแปดหน้า ซึ่งให้ความแม่นยำและความแข็งแกร่งสูงหลังจากการปรับแล้ว จะไม่มีความแตกต่างของความแม่นยำเกิดขึ้น ความแม่นยำจะถูกเก็บไว้อย่างดี และความสามารถในการต้านทานการโก่งตัวของโหลดนั้นแข็งแกร่ง ทำให้มั่นใจในความแม่นยำของการทำงานของสไลด์ ว่าสไลด์สามารถทนต่อโหลดขนาดใหญ่ที่ผิดปกติรางนำข้างสไลด์ทำจากโลหะผสมทองแดงฐาน ใช้โครงสร้างช่องน้ำมันรูปโบว์เพื่อให้แน่ใจว่าน้ำมันรางนำทางไม่รั่ว เพิ่มความสามารถในการป้องกันการสึกหรอของสไลด์บนรางนำจะมีรูเติมน้ำมันแบบพิเศษสำหรับการเติมน้ำมันอัตโนมัติ ด้านล่างมีกล่องรับน้ำมันเพื่อหลีกเลี่ยงคราบน้ำมันบนพื้น
ระบบควบคุมไฮดรอลิก
1. ระบบควบคุมไฮดรอลิกส่วนใหญ่จะอยู่ด้านข้างของอุปกรณ์ ซึ่งได้รับการออกแบบให้เป็นแท่นบำรุงรักษา มีลักษณะที่เป็นระเบียบเรียบร้อย และง่ายต่อการบำรุงรักษาระบบไฮดรอลิกประกอบด้วยถังน้ำมัน ระบบควบคุมหลักไฮดรอลิก สถานีสูบน้ำ เกจวัดแรงดัน ตัวกรอง และอุปกรณ์เสริมอื่นๆพวกมันเชื่อมต่อกับระบบควบคุมไฮดรอลิกทั้งหมดผ่านท่อเป็นหลัก
2. ระบบไฮดรอลิกมีลักษณะเด่นเป็นหลักโดยการควบคุมแบบวงปิดตามสัดส่วนและเซอร์โว การควบคุมการป้องกันการสนับสนุนคู่ ฯลฯ
3. ถังน้ำมันได้รับการตั้งค่าบังคับระบบกรองความเย็น (อุปกรณ์ระบายความร้อนด้วยน้ำแบบแผ่นอุตสาหกรรม, ระบายความร้อนด้วยการหมุนเวียนน้ำ, อุณหภูมิน้ำมัน≤55℃, ตรวจสอบให้แน่ใจว่าเครื่องสามารถกดได้อย่างต่อเนื่องใน 24 ชั่วโมง) เพื่อให้แน่ใจว่าอุณหภูมิน้ำมันได้รับการควบคุมในช่วงที่อนุญาต .ประเภทเตือนอุณหภูมิน้ำมัน: น้ำมันสูงถึง 40 ℃, การแจ้งเตือนอุณหภูมิปรากฏขึ้นบนหน้าจอสัมผัส, ระบบทำความเย็นแบบบังคับทำงานอัตโนมัติน้ำมันสูงถึง 55 ℃, มอเตอร์ปิด, หยุดการทำงาน, การแจ้งเตือนอุณหภูมิปรากฏขึ้นบนหน้าจอสัมผัส
4. ความดันของสไลด์ถูกควบคุมโดยใช้วาล์วแรงดันตามสัดส่วนและวาล์วแรงดันที่ควบคุมจากระยะไกลแบบแมนนวล2 โหมดสามารถเปลี่ยนได้อย่างอิสระ(มีการติดตั้งอุปกรณ์เร่งความเร็วและลดความเร็วสำหรับแรงดันควบคุมเซอร์โวและความผันผวนของการไหลในระบบ ซึ่งสามารถปรับปรุงความเสถียรในการควบคุมแรงดันได้ดีขึ้น) แรงดันที่โหมดการควบคุมตามสัดส่วนจะถูกตั้งค่าและแสดงบนหน้าจอสัมผัสโดยตรงความแม่นยำในการแสดงแรงดันคือ 0.1Mpa และความแม่นยำในการควบคุมแรงดันน้อยกว่า± 0.3Mpa
