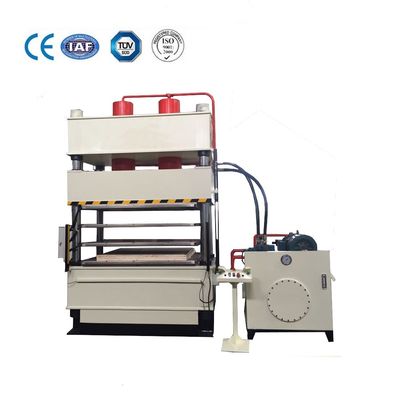

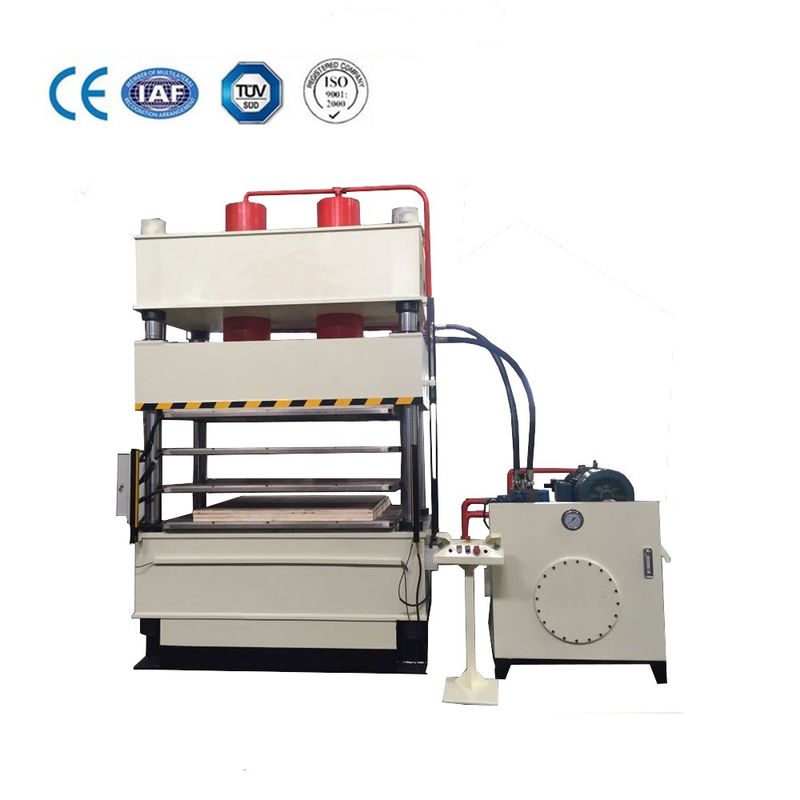

ผงโลหะ PLC ขึ้นรูปไฮดรอลิกด ผงโลหะกดไฮดรอลิก 500Ton

การขึ้นรูปผงโลหะ เครื่องอัดไฮดรอลิก

เครื่องอัดไฮดรอลิกแบบผงเรียกอีกอย่างว่าการขึ้นรูปผงแห้งแบบไฮดรอลิกเครื่องอัดไฮดรอลิกชุดนี้ส่วนใหญ่เป็นแบบไฮดรอลิก โดยมีการขึ้นรูปอย่างรวดเร็ว ใช้พลังงานต่ำ โครงสร้างผลิตภัณฑ์สม่ำเสมอและมีความแข็งแรงดี

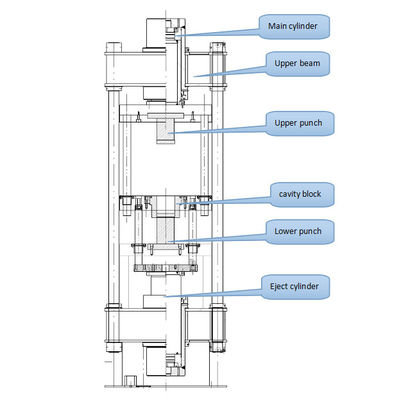

กรอบแม่พิมพ์

1) ฐานแม่พิมพ์ส่วนใหญ่ทำจากเหล็ก 40Cr และ 45# โดยการตีขึ้นรูป กลึง และเจียรละเอียดเพื่อให้แน่ใจว่ามีเหล็กเพียงพอและมีความแม่นยำในการจับคู่พื้นผิวตัวนำนำความแตกต่างของวัสดุมาใช้เพื่อป้องกันพื้นผิวจากการเสียดสี เช่น ปลอกตัวนำทองแดงด้วย Cr.

2) ส่วนแม่พิมพ์บนของโครงแม่พิมพ์เป็นหมัดบนเดี่ยว และหมัดบนได้รับการแก้ไขโดยตรงบนสไลด์หมัดบนแม่พิมพ์เพศหญิงได้รับการแก้ไขในแม่แบบเชิงลบ และทั้งการปราบปรามแบบลอยตัวแบบแอ็คทีฟและการปราบปรามแบบบังคับลอยจะดำเนินการในกระบวนการกดเลือกโดยพลการ "การทำให้เป็นผง" การปราบปรามแบบลอยตัว ความล่าช้าในการระงับแรงดัน ความล่าช้าในการบรรเทาแรงดัน ฯลฯ สามารถรับรู้ได้เมื่อกดเมื่อเคลื่อนย้ายผง แม่พิมพ์ลบลอยบนและล่างจะลอยพร้อมกันกับหมัดบน

3) วิธีการลอกแบบมีแบบทั่วไปและแบบป้องกันสำหรับการเลือกแม่พิมพ์ตัวเมียและท่อนล่างมีการลอกแบบพร้อมกัน และแม่พิมพ์ตัวเมียถูกดึงลงมาเพื่อปล่อยแม่พิมพ์โดยตรง และการปล่อยแม่พิมพ์แบบแอคทีฟของแม่พิมพ์ตัวเมียนั้นมีประโยชน์ในการปกป้องผลิตภัณฑ์ไม่ให้เสียหายได้ง่ายยิ่งขึ้น

4) ความสูงของการป้อน ความสูงในการกดผลิตภัณฑ์ และตำแหน่งการขึ้นรูปใช้เซนเซอร์ดิสเพลสเมนต์เพื่อตรวจจับตำแหน่งและความแม่นยำในการควบคุมโปรแกรม PLC และจำกัดอุปกรณ์ทางกล

5) มีการติดตั้งวัสดุผสมที่ไม่ใช่โลหะที่รอยต่อระหว่างแผ่นลอยและบล็อกช่องของโครงแม่พิมพ์ และแยกวัสดุที่ไม่ใช่โลหะคอมโพสิตในรองเท้าป้อนอาหารและถังเก็บ และชิ้นส่วนโลหะทั้งหมด ไม่สัมผัสกับผงวัตถุดิบ.

ระบบให้อาหาร

1.ระบบป้อนอาหารจะมี 6 ถัง และแต่ละถังจะบรรจุวัตถุดิบที่แตกต่างกัน

2. ถังสามารถหมุนได้และมีการปิดผนึกที่ดี

3. โหลดวัตถุดิบอัตโนมัติทุกๆ 5-10 จังหวะ

4.สามารถตั้งค่าปริมาณการทำงานของถังบน HMI, 1,2,3 …10 ทำงานร่วมกันได้

5.ถังขนาดใหญ่หกถังจะถูกติดตั้งที่ด้านบนของเครื่อง โดยแต่ละถังสามารถบรรจุผงได้ 15 กิโลกรัม

เสา

เสานำ (เสา) ทำจากเหล็กหล่อร้อน C45 และมีความหนาเคลือบฮาร์ดโครม 0.08 มม.และทำการชุบแข็งและแบ่งเบาบรรเทา

มาตรฐานการผลิต

ตัวหลัก

การออกแบบเครื่องทั้งหมดใช้การออกแบบการเพิ่มประสิทธิภาพคอมพิวเตอร์และวิเคราะห์ด้วยองค์ประกอบจำกัดความแข็งแรงและความแข็งแกร่งของอุปกรณ์นั้นดีและรูปลักษณ์ก็ดีชิ้นส่วนที่เชื่อมทั้งหมดของตัวเครื่องเชื่อมด้วยแผ่นเหล็ก Q345B ของโรงถลุงเหล็กคุณภาพสูง ซึ่งเชื่อมด้วยคาร์บอนไดออกไซด์เพื่อให้มั่นใจในคุณภาพการเชื่อม

กระบอก
