บริษัทเครื่องจักรมณฑลอานฮุย YUANJING
ขาย:
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | YUAN |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | P25 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | 30000-50000USD |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 25 วัน |
| เงื่อนไขการชำระเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |
| สามารถในการผลิต: | 30 ชุด |
| ชื่อ: | เครื่องเจาะ CNC Turret / เครื่องเจาะรูอัตโนมัติ / CNC Punch Hydraulic Press Price | แรงย้อนกลับ: | 100 KN |
|---|---|---|---|
| การทำงาน: | เครื่องเจาะรู | แรงที่กำหนด: | 200kn/300kn/500kn |
| แสงสูง: | เครื่องเจาะไฮดรอลิก CNC 500KN,เครื่องเจาะแผ่นโลหะ |
||

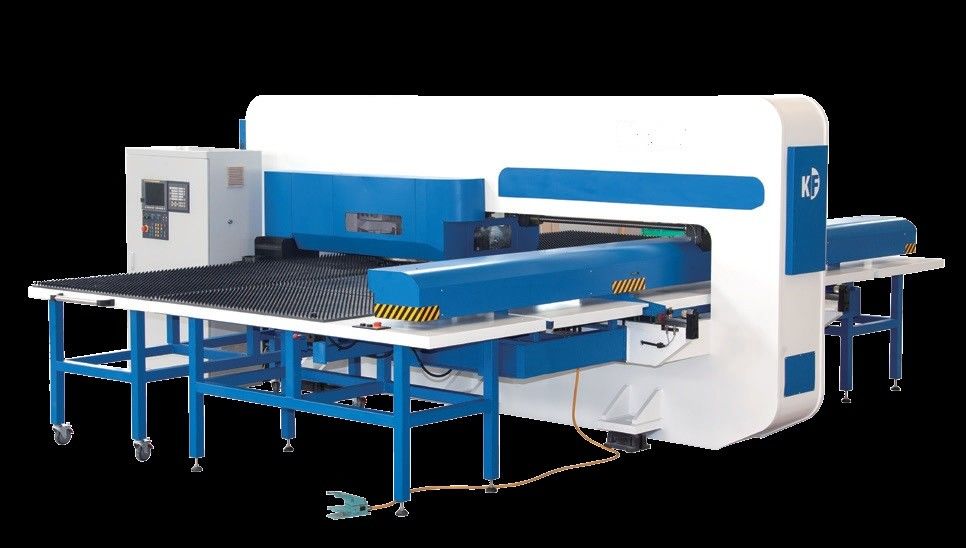

เครื่องเจาะ CNC เครื่องเจาะแผ่นโลหะ 24 สถานี
1. ระบบขับเคลื่อนไฮดรอลิกขั้นสูงและเชื่อถือได้ สามารถเลือกจังหวะโดยอัตโนมัติตามความหนาที่แตกต่างกันของแผ่นโลหะ และสะดวกในการรับรู้กระบวนการพิเศษของบานเกล็ด การปัดเศษ ฯลฯ หมัดนี้ติดตั้งอุปกรณ์ป้องกันโอเวอร์โหลดไฮดรอลิกอัตโนมัติ และรับประกันแรงกดที่สม่ำเสมอสำหรับ สินค้าคุณภาพ.
2. หมัดเป็นของระบบควบคุม FANUC 0iP
3. สถานีเครื่องมือโรตารี่เป็นโครงสร้างล้อหนอนที่มีขนาดสูงสุดเส้นผ่านศูนย์กลางเจาะ 50.8.
4. ป้อมปืนคู่มีโครงสร้างเม็ดมีดยาวช่วยให้มั่นใจได้ถึง coaxiality ของหมัดและดาย ซึ่งทำให้เครื่องมือและป้อมปืนมีอายุการใช้งานยาวนาน อุปกรณ์เครื่องมือเครื่อง CNC เครื่องเจาะป้อมปืนโลหะแผ่น
5. ส่วนประกอบนิวเมติกและไฮดรอลิกที่นำเข้ารับประกันความน่าเชื่อถือของเครื่อง
6. บอลสกรูนำเข้าที่มีการเดินทางไกลและรางนำทางเชิงเส้นช่วยให้มั่นใจได้ถึงความแม่นยำในการส่ง
7. โต๊ะทำงานพร้อมแปรงแข็งและลูกเหล็กช่วยลดเสียงรบกวนและการกระแทกของตัวเครื่อง และปกป้องพื้นผิวของชิ้นงานเครื่องเจาะ CNC ป้อมปืน matel แผ่น
8. ตัวเครื่องเป็นโครงด้านตรงซึ่งอบอ่อนเพื่อขจัดความเค้นภายใน
9. ที่หนีบที่มีฟังก์ชั่นป้องกันอัตโนมัติ ในเขตป้องกัน เฉพาะการเคลื่อนไหวสรรพสามิตโดยไม่ต้องเจาะเพื่อการทำงานอย่างต่อเนื่องเครื่องเจาะรูแบบโรตารี่ CE/ISO CNC Punching Turret Machine
10.อุปกรณ์หล่อลื่นส่วนกลางให้น้ำมันหล่อลื่นไปยังจุดที่ต้องการเพื่อลดแรงเสียดทานขององค์ประกอบการจับคู่เพื่อยืดอายุการใช้งานของเครื่องจักร
12. รูปแบบสถานีเครื่องมือประกอบด้วย A,B,C,D ซึ่งสะดวกสำหรับลูกค้าและประหยัดต้นทุนเครื่องมือ
13. ข้อกำหนดทั่วไปสำหรับการเตรียมฐานรากของไซต์และการติดตั้งเครื่องจักรทำได้ง่าย
 |
ระบบเซอร์โวไดรฟ์
เซอร์โวพันช์ใช้กระปุกเกียร์แบบขับตรงที่ให้กำลังและความเร็วเซอร์โวนี้ช่วยให้ผู้ใช้สามารถปรับจังหวะการตอกได้ทีละขั้นและรองรับความต้องการโค้งแรงดันใดๆ
สามารถตั้งโปรแกรมเซอร์โวมอเตอร์ AC punch สำหรับการใช้งานต่างๆ
1. แอปพลิเคชั่นความเร็วสูง 2. แอปพลิเคชั่นเสียงรบกวนต่ำ 3. การขึ้นรูปแอปพลิเคชัน |
|
โครงสร้าง SOLID FRAM E
เครื่องเจาะป้อมปืน YUAN ใช้โครงสร้าง O-frame เพื่อความแข็งแกร่งและความน่าเชื่อถือตลอดวงจรชีวิตของเครื่องจักร
เอ็นบีเนียรินคุณภาพ การกำหนดค่าเฟรมทั้งหมดได้รับการทดสอบภาคสนามและออกแบบให้ใช้งานได้นานโดยใช้ FEA |
|
|
ลูกผสมและโต๊ะแปรง
การกำหนดค่ามาตรฐานประกอบด้วยโต๊ะลูกผสมและแปรงที่มาพร้อมกับ
ตารางการถ่ายโอนลูกนิวแมติกในตัวเพื่อความสะดวกในการขนถ่าย |
|
|
แผ่นป้องกันกระดาษติด
ตัวป้องกันกระดาษติดจะตรวจจับแผ่นที่บิดเบี้ยวหรืองอได้โดยอัตโนมัติและ
หยุดเครื่องเมื่อถูกกระตุ้น |
|
|
การจัดตำแหน่งแคลมป์อัตโนมัติ
การจัดตำแหน่งแคลมป์อัตโนมัติช่วยลดเวลาการตั้งค่าและข้อผิดพลาด และให้ความยืดหยุ่นและประสิทธิภาพในการทำงานกับเครื่องจักร
|
พารามิเตอร์:
|
รายการ
|
หน่วย
|
P-30T
|
P-50T
|
|
|
ความสามารถในการเจาะ
|
ตัน
|
30
|
50
|
|
|
X Traverse ความยาว
|
mm
|
2500±10
|
2500±10
|
|
|
Y Traverse ความยาว
|
mm
|
1250±10
|
2500±10
|
|
|
ขนาดแผ่นสูงสุด
|
mm
|
1250*5000
|
1250*5000
|
|
|
ความหนาของแผ่นสูงสุด
|
mm
|
6.35
|
8.35
|
|
|
น้ำหนักแผ่นสูงสุด
|
กิโลกรัม
|
110
|
160
|
|
|
ความเร็วในการเคลื่อนที่ของแกน X
|
เมตร/นาที
|
120
|
100
|
|
|
ความเร็วในการเคลื่อนที่ของแกน Y
|
เมตร/นาที
|
105
|
80
|
|
|
ความเร็วสูงสุดในการเคลื่อนที่
|
เมตร/นาที
|
128
|
105
|
|
|
เจาะความเร็วที่ 25mm Pitch
|
ประวัติ/นาที
|
450
|
380
|
|
|
ความเร็วในการแทะ
|
ประวัติ/นาที
|
1200
|
1050
|
|
|
ประเภทเครื่องมือ
|
|
ป้อมปืนหนา
|
|
|
|
เส้นผ่านศูนย์กลางการเจาะสูงสุด
|
mm
|
88.9
|
||
|
จำนวนสถานีเครื่องมือ
|
|
32/42/52
|
||
|
จำนวนสถานีดัชนีอัตโนมัติ
|
ชิ้น (ชนิด)
|
4(2B+2C)/3(2B+C)/2(B+C)
|
||
|
ความเร็วในการหมุนของป้อมปืน
|
rpm
|
33
|
33
|
|
|
ความเร็วในการหมุนดัชนีอัตโนมัติ
|
rpm
|
100
|
100
|
|
|
ระยะจังหวะราม
|
mm
|
0~31
|
0~31
|
|
|
ขนาดโต๊ะทำงาน
|
|
แปรง+ลูกหนุนชุด
|
3
|
|
|
จำนวนแผ่นหนีบ
|
ชิ้น
|
3
|
3
|
|
|
การจ่ายอากาศ
|
NL/นาที
|
250
|
250
|
|
|
ความกดอากาศ
|
|
6
|
6
|
|
|
ขนาดของตู้ควบคุม
|
|
1350*700*2185
|
|
|
|
ตัวควบคุม CNC
|
|
Fanuc Oi-PD
|
||
|
จำนวนแกนที่ควบคุมได้
|
|
4
|
||
|
หน่วยความจำแรม
|
|
512
|
||
|
อินเทอร์เฟซแบบอนุกรม
|
|
PS232/RJ45/PCMCIA
|
||
|
เจาะแม่นยำ
|
|
±0.1
|
||
|
ขนาดเครื่อง (L * W * H)
|
|
5940*5220*2420
|
5940*5220*2420
|
|
|
น้ำหนักสุทธิ (โดยประมาณ)
|
|
13500
|
15800
|
|
