สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | YUAN |
ได้รับการรับรอง: | CE,ISO |
หมายเลขรุ่น: | 32 สถานี |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | 17000-29000USD |
รายละเอียดการบรรจุ: | กล่องไม้ |
เวลาการส่งมอบ: | 25 วัน |
เงื่อนไขการชำระเงิน: | ที/ที, แอล/ซี |
สามารถในการผลิต: | 30 ชุด |
ประเภทเครื่อง: | เครื่องเจาะ | แหล่งพลังงาน: | เครื่องกล |
---|---|---|---|
กำลังระบุ: | 250 KN | ความหนาสูงสุด: | 6 มม. |
แสงสูง: | เครื่องกด CNC แบบเซอร์โว,เครื่องกด CNC ป้อมปืน |

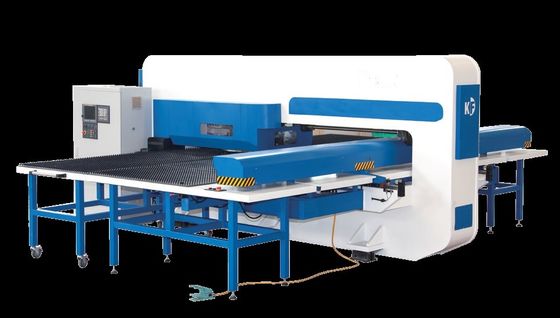

เครื่องกด CNC Turret Punch ประเภทเซอร์โวพร้อมดัชนีอัตโนมัติ
คุณสมบัติหลัก
เครื่องเจาะป้อมปืนรุ่น T30 รุ่นใหม่ผลิตขึ้นโดยใช้โครงสร้างเหล็กแข็งแบบปิดในโครงสร้างแบบแข็ง ระบบการวิเคราะห์แบบจำกัดถูกใช้ในกระบวนการออกแบบและจำลองเพื่อให้เกิดการโก่งตัวเล็กน้อยระหว่างการทำงานไม่มีการโก่งตัวระหว่างป้อมมีดกับเครื่องมือในระหว่างกระบวนการเจาะ และทำให้อายุการใช้งานของเครื่องมือเพิ่มขึ้นเครื่องเจาะป้อมปืนซีรีส์ T30 มี 2 รุ่น 27 สถานี/700 จังหวะ และ 33 สถานี/900 จังหวะ ซึ่งช่วยให้เสร็จงานทั้งหมดในคราวเดียวแม้ในผลิตภัณฑ์แผ่นที่ซับซ้อนมากดังนั้นเครื่องเจาะป้อมปืน T30 จึงเป็นโซลูชั่นที่สมบูรณ์พร้อมต้นทุนที่เหมาะสม
• เซอร์โวมอเตอร์ซีเมนส์ AC ทุกแกน
• ความเป็นไปได้ในการวางตำแหน่งที่มีค่าสูงด้วยระบบเลื่อนเชิงเส้นบนแกนทั้งหมด
• ประเภทแพลตฟอร์มที่ด้านบริดจ์หรือแผงควบคุม CNC แบบพกพา
• เอาต์พุต/อินพุตควบคุม CNC สำหรับตารางสูญญากาศและหน่วยกรอง
• ดูดฝุ่นได้สูงโดยกินไฟน้อยกว่า
• ระบบโต๊ะตัดอิสระ
• สามารถตัดพลาสม่าหลายหัวและตัดเชื้อเพลิงด้วยออกซิเจนหลายหัวได้
• +/- ความแม่นยำในการวางตำแหน่ง 0.02 มม.
• ความเร็วในการระบุตำแหน่ง +/- 30 เมตร/นาที
- การออกแบบเฟรม 'O' ทดสอบโดยซอฟต์แวร์ Finite Element Analysis ได้รับการกลึงอย่างแม่นยำและบรรเทาความเครียดเพื่อให้แน่ใจว่ามีความแม่นยำสูง
- การเจาะด้วยไฮดรอลิกพร้อมสถานีเครื่องมือแบบถอดเปลี่ยนได้ 360° โดยเพิ่มขึ้นทีละ 0.001°
- กระบวนการเจาะ ตัด และขึ้นรูปขึ้นอยู่กับเครื่องมือเสริมที่ติดตั้ง - ควบคุมโดย CNC ตามวัสดุ

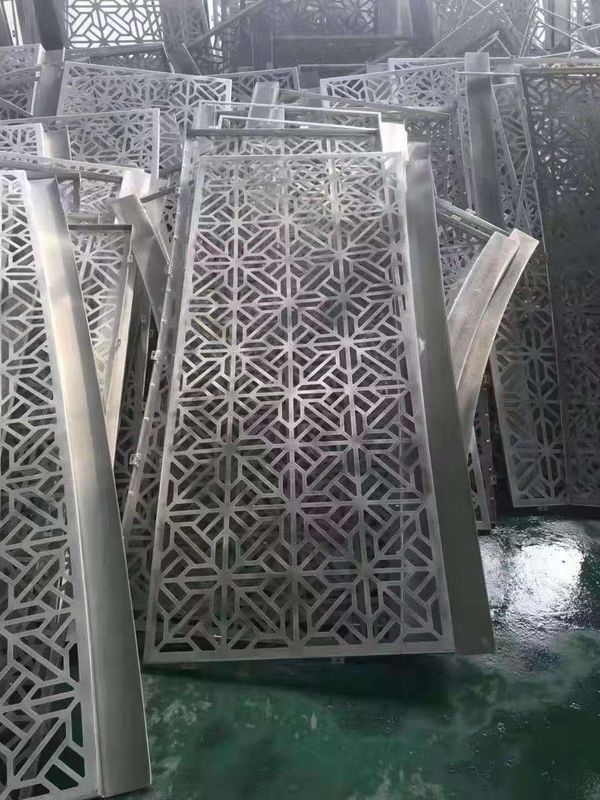

- สามารถผลิตชิ้นส่วน 2D ได้ไม่เฉพาะ แต่เมื่อติดตั้งเครื่องมือพิเศษแล้ว ก็สามารถสร้างรูปแบบ 3D ได้ ซึ่งไม่สามารถทำได้เมื่อใช้กระบวนการสร้างโปรไฟล์
- อัตราการแทงสูงถึง 600 ครั้งต่อนาทีในระยะห่าง 1 มม.
- มอเตอร์ความจุสูงและไกด์ที่แม่นยำในทุกแกนที่สามารถเข้าถึงความเร็วสูงได้
- คานแข็งพร้อมแคลมป์ยึดสองแผ่นที่สามารถวางแผ่นที่มีความหนาสูงสุด 8 มม.
- ความแม่นยำในการทำซ้ำ 0.04mm
- แรงจับยึดที่ปรับด้วย CNC ตั้งแต่ 100 กก. ถึง 1,000 กก.
- คุณสมบัติการจัดตำแหน่ง
- ความเร็วในการประมวลผลสูงและอัตราการถ่ายโอนข้อมูล
เลขที่. | ชื่อ | พารามิเตอร์ | หน่วย | สังเกต |
1 | แรงดันที่กำหนด | 300 | KN | 30(ท) |
2 | โครงสร้างแร็ค | “โอ” | ปิด | |
3 | โครงสร้างป้อมปืน | หนา | mm | ขึ้น:80/ลง:70 |
4 | โครงสร้างแม่พิมพ์ | ซีรีย์ 85 เชิงยาว | ประเภททั่วไประหว่างประเทศ | |
5 | โครงสร้างแคลมป์ / หมายเลข | แบบลอยตัว | ชุด | 2 |
6 | หมายเลขดัชนีอัตโนมัติ | ชุด | 2 (ไม่บังคับ) | |
7 | โหมดการส่งดัชนีอัตโนมัติ | กังหันและตัวหนอน | ||
8 | จำนวนแกนควบคุม | 3/4(X/Y/T/C) | แกน | ดัชนีอัตโนมัติ (ไม่บังคับ) |
9 | เปลี่ยนตำแหน่งกระบอก | 2 | ชุด | |
10 | โครงสร้างเคาน์เตอร์ | แปรงลูกผสมสากล | ||
11 | การกระจายสถานีป้อมปืน | เอบีซีดี | มาตรฐาน | |
12 | ความแม่นยำในการเจาะ | ±0.1 | mm | |
13 | ทำซ้ำความแม่นยำของตำแหน่ง | ±0.02 | mm | |
14 | ความลึกของลำคอ | 1280 | mm | |
15 | จังหวะหมัด | 40 | mm | |
16 | แม็กซ์เจาะความถี่ | 800 | t/นาที | |
17 | แม็กซ์ขนาดแผ่นแปรรูป | 2500/5000*1250 | mm | ตำแหน่งรอง |
18 | แม็กซ์ความหนาของแผ่นแปรรูป | 6 | mm | |
19 | แม็กซ์ความเร็วในการป้อนจาน | 60 | เมตร/นาที | |
20 | แม็กซ์เส้นผ่านศูนย์กลาง (เมื่อเจาะ) | 88.9 | mm | |
21 | แม็กซ์น้ำหนักชิ้นงาน | 150 | กิโลกรัม | |
22 | ความเร็วหมุนของป้อมปืน | 30 | rpM | |
23 | กำลังมอเตอร์หลัก | 11 | KW | |
24 | ปริมาณการใช้ก๊าซ | 0.15 | ลบ.ม./นาที | |
25 | แรงดันแก๊ส | 0.6 | MPa | |
26 | ขนาด (L*W*H) | 5400*5200*2600 | mm | |
27 | น้ำหนัก | ≈12 | NS | |
28 | ระบบซีเอ็นซี | ฟานัค ออย-พีดี | ||
29 | ซอฟต์แวร์การเขียนโปรแกรม | CNCKAD (ของแท้) |

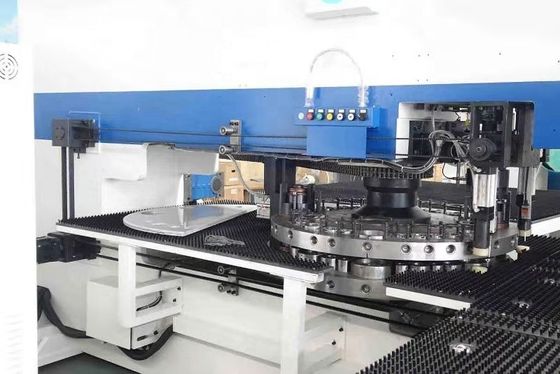

สถานี Die ที่จัดสรรใน Turret
ประเภทสถานี |
เครื่องมือ ขนาด(mm) |
16 สถานี ปราการ |
20 สถานี ปราการ |
24 สถานี ปราการ |
32 สถานี ปราการ |
NS | Φ1.5-φ12.7 | 6 | 8 | 12 | 16 |
NS | φ12.7-φ31.8 | 6 | 8 | 8 | 12 |
ค | φ31.8-φ50.8 | 2 | 2 | 2 | 2 |
NS | φ50.8-φ88.9 | 2 | 2 | 2 | 2 |
