Name: WC67K 100T 3200 CNC เครื่องดัดแผ่นไฮดรอลิก, เครื่องดัดไฮดรอลิก
Brand: YUAN
SKU: WC67K-100T/3200
Price: 14000 USD

บ้าน ผลิตภัณฑ์CNC ไฮดรอลิกดเบรค

WC67K 100T 3200 CNC เครื่องดัดแผ่นไฮดรอลิก, เครื่องดัดไฮดรอลิก

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	YUAN
ได้รับการรับรอง:	CE,ISO,UV
หมายเลขรุ่น:	WC67K-100T/3200

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	14000-18000USD
รายละเอียดการบรรจุ:	กล่องไม้
เวลาการส่งมอบ:	25 วัน
เงื่อนไขการชำระเงิน:	ที/ที, แอล/ซี
สามารถในการผลิต:	50 ชุด

ติดต่อ

รายละเอียดสินค้า

รุ่นเครื่องมือกล:	WC67K-100T/3200	แรงกดดันเล็กน้อย:	1,000 KN
ความยาวดัด:	3200 มม.	คอ:	320 มม.
เปิดสูงสุด:	400 มม.	สไลด์จังหวะ:	200 มม.
แสงสูง:	เครื่องดัดแผ่นไฮดรอลิก CNC 100T , เครื่องดัดแผ่นไฮดรอลิก CNC 3200 , เครื่องดัด CNC ไฮดรอลิก

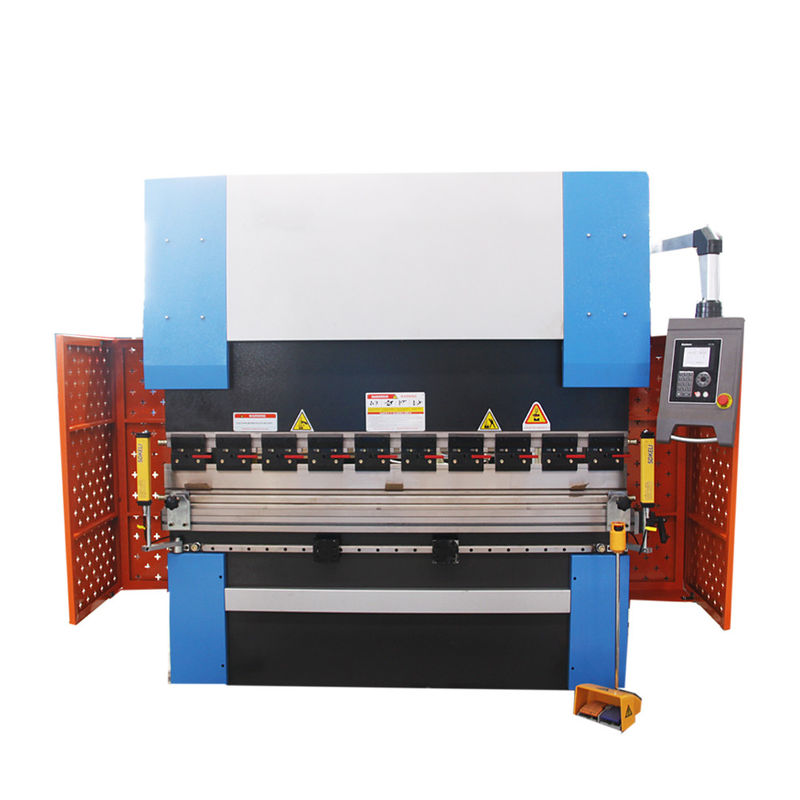

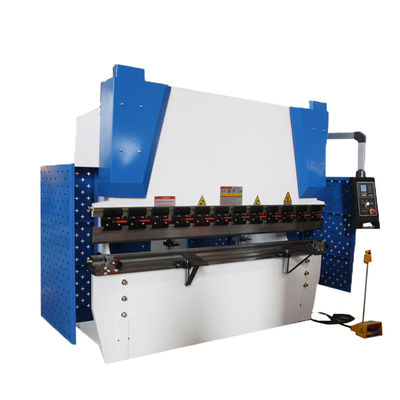

WC67K-100T/3200 CNC เครื่องดัดแผ่นไฮดรอลิก

โครงสร้างตัวเลื่อนการทำงาน
1. เครื่องใช้การควบคุมไฮดรอลิกและไฟฟ้า จังหวะสไลด์สามารถปรับได้ตามต้องการ และมีข้อกำหนดการดำเนินการ เช่น นิ้ว กึ่งอัตโนมัติ อัตโนมัติ ฯลฯ การใช้ข้อกำหนดนิ้วสามารถอำนวยความสะดวกในการทดสอบและปรับแต่งแม่พิมพ์
2. การออกแบบเครื่องดัดงอขึ้น, ถังน้ำมันคู่ทำงานพร้อมกัน, การทำงานที่สมดุล, สะดวก, ปลอดภัย (เซอร์โวมอเตอร์ปรับจังหวะกระบอกสูบแกน Y, ติดตั้งระบบ DA41 และการเขียนโปรแกรมมุม)
3 .ที่ด้านล่างของจุดตายเมื่อฟังก์ชันปฏิทิน เพื่อให้แน่ใจว่าความถูกต้องของชิ้นงาน
4. ภายใต้เงื่อนไขของมาตรฐานแห่งชาติที่เกี่ยวข้อง ความแม่นยำของมุมดัดบวกหรือลบ 45´.(มาตรฐาน JB/ t22572-2011)
5. ด้วยฟังก์ชั่นการควบคุมการลงช้าผู้ปฏิบัติงานสามารถควบคุมชิ้นงานได้ดียิ่งขึ้น

ระบบไฮดรอลิค
1. ระบบไฮดรอลิก (Bosch rexroth ประเทศเยอรมนี) สามารถรับรู้การทำงานของสไลด์ลงอย่างรวดเร็ว สไลด์ลงช้า ความเร็วในการดัดโค้ง การกลับและขึ้นอย่างรวดเร็ว และการหยุดสไลด์อย่างรวดเร็วในกระบวนการลง
2. ปั๊มเกียร์ SUNNY ใช้สำหรับปั้มน้ำมันซึ่งสามารถทนต่อแรงดันสูงและเสียงรบกวนต่ำ
3. ท่อส่งน้ำมันใช้การรวมกันของข้อต่อดาบปลายปืนเยอรมันและท่อดึงเย็นชุบสังกะสีและไม่จำเป็นต้องเปลี่ยนแหวนปิดผนึกเพื่อเอาชนะปรากฏการณ์การรั่วไหลของน้ำมัน
4. บริษัท ญี่ปุ่น NOK ได้รับเลือกให้เป็นแหวนปิดผนึกด้วยประสิทธิภาพการปิดผนึกที่ดี การทำงานที่เชื่อถือได้ และอายุการใช้งานที่ยาวนาน
5. เครื่องสามารถทำงานอย่างต่อเนื่องภายใต้โหลดที่กำหนด ระบบไฮดรอลิกไม่มีการรั่วไหล และมีความเสถียรอย่างต่อเนื่องด้วยความแม่นยำสูง

การควบคุมการซิงโครไนซ์ตัวเลื่อน
การซิงโครไนซ์จังหวะสไลด์เครื่องดัด การใช้กลไกการซิงโครไนซ์ทางกลและไฮดรอลิก โครงสร้างที่เรียบง่าย เสถียร และเชื่อถือได้ ด้วยเครื่องที่ต้องการความแม่นยำในการซิงโครไนซ์ โดยทั่วไปไม่ต้องการการบำรุงรักษาปกติเพื่อรักษาการใช้งานในระยะยาว

หลังเลิกเรียน
1. เซอร์โวมอเตอร์ขับเคลื่อนการปรับของตัวยึดด้านหลัง
2. สกรูแบ็คสต็อปอยู่ในตำแหน่งที่มีบอลสกรูที่มีความแม่นยำและรองรับด้วยรางนำเชิงเส้นที่มีความแม่นยำสูง
3.H ชนิดไดรฟ์ล้อซิงโครนัสสายพานซิงโครนัส ความแม่นยำในการส่งสูง เสียงรบกวนต่ำ
4. ใช้นิ้วหยุดปรับขึ้นและลงที่มีความแม่นยำสูงขึ้น และเลื่อนไปทางซ้ายและขวาผ่านรางนำเชิงเส้นคู่บนลำแสง ซึ่งช่วยให้แน่ใจความแม่นยำของนิ้วหยุดเคลื่อนที่ไปยังส่วนใดๆ จากซ้ายและขวา

ระบบ DA41

ระบบควบคุมใช้ระบบควบคุม DA41S ของบริษัท DELEM ในเนเธอร์แลนด์ คุณลักษณะทางเทคนิคมีดังนี้:
1. แกน X, การควบคุมเซอร์โวมอเตอร์หยุดด้านหลัง, ความแม่นยำในการควบคุม 0.1mm
2. แกน Y, การควบคุมเซอร์โวมอเตอร์มุมดัด, ความแม่นยำในการควบคุม 0.01mm
3. การคำนวณความลึกแกน Y
4. เครื่องนับเวลาการทำงานของเครื่อง
.จำนวนจังหวะ
6. ปิดฟังก์ชั่นหน่วยความจำ
พื้นที่จัดเก็บโปรแกรม 7.100 แต่ละโปรแกรมมี 25 ขั้นตอนการทำงาน
8. เข้าถึงหน้าพื้นผิวได้อย่างรวดเร็ว ผู้ควบคุมเครื่องจักรสะดวกมาก
9. มีฟังก์ชั่นการควบคุมการหลบหนีของวัสดุและการตั้งค่าพารามิเตอร์แม่พิมพ์
10. จอแสดงผลคริสตัลเหลว LCD ความละเอียดสูง, การออกแบบแผงที่ทันสมัย, อินเทอร์เฟซการทำงานที่เป็นมิตร
11. แนวคิดการออกแบบปุ่มลัดเฉพาะ การเขียนโปรแกรมและการเลือกแม่พิมพ์ การเขียนโปรแกรมกระบวนการดัดและการดัดแปลง

พารามิเตอร์:

รุ่นเครื่องมือกล		WC67K-100T/3200
แรงกดดันเล็กน้อย		1000 กิโลนิวตัน
ความยาวดัด		3200 มม.
ระยะห่างระหว่างคอลัมน์		2600 มม.
ความลึกของลำคอและปาก		320 mm
ความสูงของช่องเปิดสูงสุด		400mm
แรงดันระบบสูงสุด		25Mpa
ความแม่นยำในการเคลื่อนที่ของตัวเลื่อน	ความแม่นยำของตำแหน่ง	±0.05mm
ความแม่นยำในการเคลื่อนที่ของตัวเลื่อน	ความแม่นยำของตำแหน่งซ้ำ	±0.02mm
กำลังมอเตอร์หลัก	พลัง	7.5 กิโลวัตต์
กำลังมอเตอร์หลัก	ความเร็ว	1500r / นาที
CNCระบบ	แบบอย่าง	DA41S
ปั้มน้ำมัน	แบบอย่าง	NB3-16
ความแม่นยำในการดัด	มุม	±1°
ความแม่นยำในการดัด	ความตรง	±0.7mm/m
