สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | YUAN |
ได้รับการรับรอง: | CE,ISO,UV |
หมายเลขรุ่น: | SB63NC |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | 9000-16000USD |
รายละเอียดการบรรจุ: | กล่องไม้ |
เวลาการส่งมอบ: | 25 วัน |
เงื่อนไขการชำระเงิน: | ที/ที, แอล/ซี |
สามารถในการผลิต: | 50 ชุด |
ระบบควบคุม: | หน่วย NC | ความสามารถในการดัดสูงสุด: | Φ63x3mm |
---|---|---|---|
รัศมีการดัด: | 50~280mm | มุมดัด: | 0~195° |
ความยาวแมนเดรลที่ถูกต้อง: | 2800mm | ความแม่นยำในการดัด: | ±0.15° |
แสงสูง: | SB63NC เครื่องดัดท่อ CNC,เครื่องดัดท่อ CNC 2800mm,เครื่องดัดท่อไฮโดรลิคซีเอ็นซี |

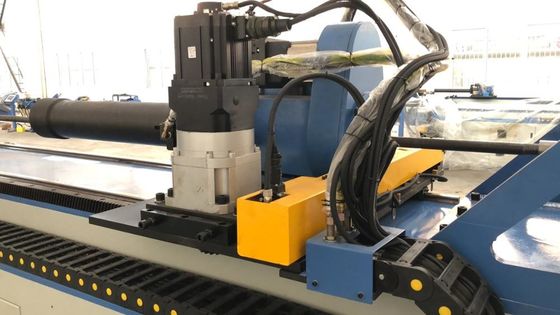

SB63NC ท่ออลูมิเนียม E Bender, อุปกรณ์กีฬาสิ่งอำนวยความสะดวกเครื่องดัดท่อ
เครื่องดัดท่อ NC กึ่งอัตโนมัติได้รับการออกแบบมาเป็นทางเลือกแทนเครื่องดัดท่อ CNC โดยมีต้นทุนต่ำกว่ารุ่น CNCจะช่วยให้คุณบรรลุเป้าหมายด้วยวิธีที่ประหยัดที่สุดสำหรับงานดัดท่อและท่อ
ใช้หน่วย NC แบบ single-chip เพื่อควบคุมการวิ่งการป้อนและการหมุนอยู่ในตำแหน่งด้วยมือ การดัดถูกควบคุมโดยกระบอกไฮดรอลิกเหมาะสำหรับดัดชิ้นส่วนโค้งธรรมดาหรือชิ้นส่วนหลายระนาบธรรมดาที่มีปริมาตรปานกลาง
สามารถใช้ดัดวัสดุต่างๆ เช่น สแตนเลส อลูมิเนียม ทองแดง เหล็กกล้าคาร์บอน เป็นต้น
พารามิเตอร์
พารามิเตอร์ | SB63NC |
ระบบควบคุม | หน่วย NC |
ความสามารถในการดัดสูงสุด | Φ63x3mm |
รัศมีการดัด | 50~280mm |
มุมดัด | 0~195° |
ความยาวแมนเดรลที่ถูกต้อง | 2800mm |
ความเร็วในการดัด | 45 °/วินาที |
ความแม่นยำในการดัด | ±0.15° |
กำลังมอเตอร์หลัก | 5.5Kw |
ระบบแรงดันไฮดรอลิก | 12MPa |
ระบบระบายความร้อน | ระบายความร้อนด้วยน้ำ |
ขนาด | 3800×1050×1300mm |
คุณสมบัติ / อุปกรณ์ :
แขนโค้ง (แกน C) โดยไฮดรอลิก, แคลมป์ดายโดยไฮดรอลิก, ดายแรงดันโดยไฮดรอลิก
การเคลื่อนที่ของแม่พิมพ์ (แคลมป์หลัก, แคลมป์แรงดัน, แมนเดรล, บูสเตอร์) โดยไฮดรอลิก

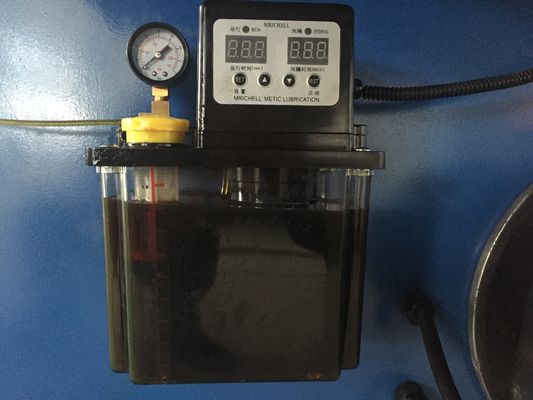

ด้วยตัวอุดท่อกล การหล่อลื่นแมนเดรลอัตโนมัติ (ไม่เหมาะสำหรับน้ำมันหล่อลื่นที่มีความหนา) ยูนิตการหดกลับของแกนหมุนที่คาดการณ์ไว้ หน่วยการหดกลับของแกนหมุนที่คาดการณ์ไว้ใช้ระบบควบคุมพิเศษที่นำเข้ามีความเสถียรสูง
ระบบระบายความร้อนด้วยน้ำเป็นอุปกรณ์มาตรฐาน ตัวเลือก: พัดลมระบายความร้อนหรือเครื่องปรับอากาศ
ความเร็วในการประมวลผลนั้นรวดเร็วและขบวนของมันสูงเหมาะสำหรับความเร็วสูง
มีฟังก์ชั่นแมนนวล, นิ้ว, อัตโนมัติ, การตั้งค่า, โปรแกรมเปลี่ยน, ขั้นตอนเดียวและอื่น ๆ
เป็นเครื่องดัดท่ออัตโนมัติ NC ที่ควบคุมโดย PLC ซึ่งเป็นเครื่องดัดท่ออัตโนมัติที่มีประสิทธิภาพและประหยัด
นำแผงควบคุมการทำงานและระบบควบคุม PLC เมนูโหมดง่าย ๆ ถูกต้อง รวดเร็ว สมบูรณ์
ฟังก์ชั่นของมือดำเนินการ, นิ้ว, การตั้งค่าใบเสนอราคา, โปรแกรมเปลี่ยน
ชุดเครื่องมือหนึ่งชุดที่ติดตั้งบนเครื่อง
คันเหยียบและหยุดฉุกเฉินใช้งานง่ายสำหรับการทำงาน
Volatge ตามความต้องการของลูกค้า
เครื่องดัดท่อ NC ถูกควบคุมโดยไมโครคอมพิวเตอร์ |
มันมีการควบคุมแบบแมนนวล, การควบคุมแบบครึ่งวงกลมและการควบคุมอัตโนมัติเต็มรูปแบบ |
โอเวอร์โหลดการป้องกันอัตโนมัติ |
ตรวจจับความผิดพลาดของเครื่องจักรและการทำงานล้มเหลวโดยอัตโนมัติ |
สวิตช์เท้าเคลื่อนที่มีฟังก์ชันหยุดเร่งด่วน |
หน้าจอแสดงปุ่มสัมผัส |
ฟังก์ชั่นหน่วยความจำอัตโนมัติ |
ฟังก์ชั่นป้องกันไฟฟ้าขัดข้องอัตโนมัติ |
เครื่องมือ:
เครื่องมือมาตรฐาน: ดายดัด, ดายหนีบ, ดายแรงดัน
เครื่องมือเสริม: ใบปัดน้ำฝน, แมนเดรลเพื่อควบคุมการเสียรูปและการย่นของท่อที่ผ่านการแปรรูปอย่างมีประสิทธิภาพในระหว่างการดัดการดัดโดยไม่ต้องใช้แมนเดรลนั้นค่อนข้างง่ายโดยทั่วไป ท่อที่มีเส้นผ่านศูนย์กลางเล็ก เช่น ท่อขนาด 6-8 มม. ซึ่งมีการรองรับในตัวของมันเองมากกว่า ไม่จำเป็นต้องใช้แมนเดรล และวงรีจะอยู่ภายใน 5% ของเส้นผ่านศูนย์กลางภายนอกของท่อท่อชุบสังกะสีและท่อเหล็กบางชนิดที่มีรัศมีการโค้งงอขนาดใหญ่และผนังหนาก็สามารถทำได้โดยไม่ต้องใช้แมนเดรลอย่างไรก็ตาม สำหรับท่อผนังบางที่มีรัศมีการโค้งงอเล็กน้อยและเส้นผ่านศูนย์กลางขนาดใหญ่ ควรใช้แกนกลางเพื่อรองรับผนังด้านในของท่อเพื่อป้องกันไม่ให้หน้าตัดของท่อเปลี่ยนรูปวงรีและรอยย่นที่ด้านใน
วัสดุเครื่องมือ: ส่วนใหญ่เลือกตามวัสดุท่อและความยากในการดัดวัสดุทั่วไปคือ 45#, Cr12, ไนลอนอุตสาหกรรม, 42MrMo, ทองแดงโดยทั่วไป เราใช้ 42MrMo ซึ่งเป็นเครื่องชุบสูญญากาศ พื้นผิวเป็นไนไตรด์ และความแข็งของพื้นผิวแม่พิมพ์ไม่น้อยกว่า HRC55 เพื่อให้มั่นใจถึงความทนทานต่อการสึกหรอของแม่พิมพ์
ขนาดเครื่องมือ: ปรับแต่งตามรัศมีการดัดของท่อต่างๆ

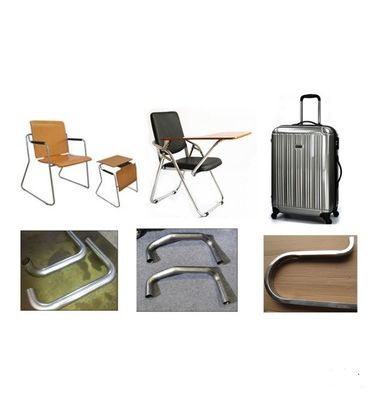

ตัวอย่าง:
