สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | YUAN |
ได้รับการรับรอง: | CE,ISO,UV |
หมายเลขรุ่น: | 2200x6000 มม. |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | 6000-25000USD |
รายละเอียดการบรรจุ: | กล่องไม้ |
เวลาการส่งมอบ: | 25 วัน |
เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
สามารถในการผลิต: | 50 ชุด |
ชื่อ: | Gantry CNC เปลวไฟและเครื่องตัดพลาสม่า | ประเภทมอเตอร์: | ประเภทมอเตอร์ |
---|---|---|---|
แรงดันไฟฟ้า: | 220V/380V | อุตสาหกรรมที่เกี่ยวข้อง: | โรงงานผลิต |
ระบบควบคุม: | FastCam หรือปรับแต่งเอง | วัสดุตัด: | โลหะ เหล็กกล้าไร้สนิม เหล็กกล้าคาร์บอน อลูมิเนียม |
แสงสูง: | เครื่องตัดพลาสม่าอากาศ 6000mm / นาที,เครื่องตัดพลาสม่า UL อากาศ,อุปกรณ์ตัดพลาสม่าอาร์ค 12 เมตร |

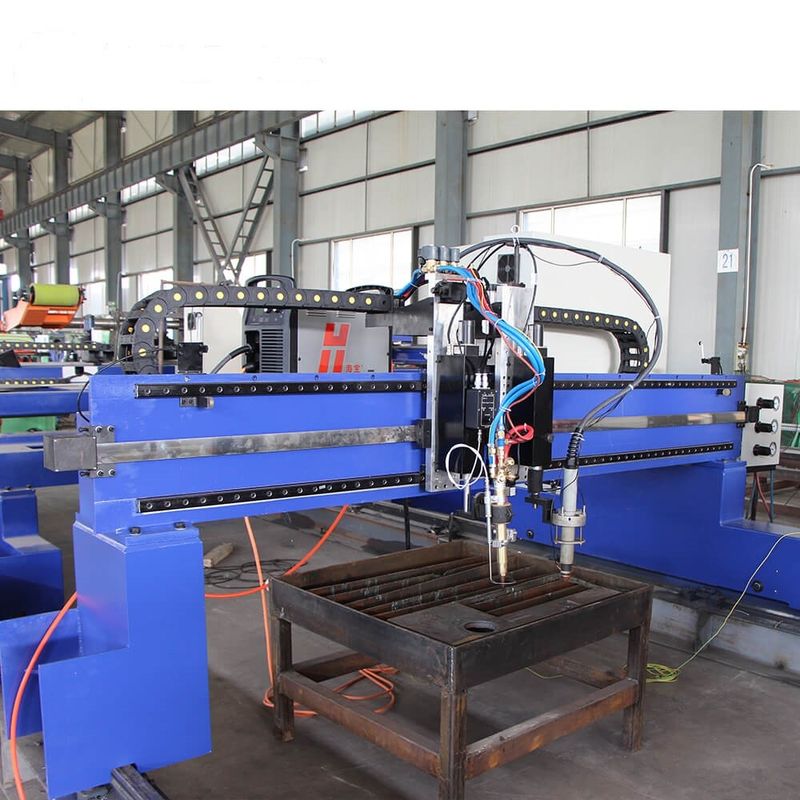

Gantry CNC เปลวไฟและเครื่องตัดพลาสม่าสำหรับ 12 เมตร
โครงสร้างโครงสำหรับตั้งสิ่งของสำหรับงานหนัก ลำแสงใช้โครงสร้างเชื่อมแบบกล่อง ไม่มีการเสียรูป ไดรฟ์ทวิภาคีที่มีประสิทธิภาพสูง โครงสร้างที่กะทัดรัด การแบ่งเบาบรรเทาโดยรวม ขจัดความเครียดในการเชื่อมอย่างเต็มที่ ลักษณะที่หนาและบรรยากาศ มีเสถียรภาพและเชื่อถือได้ เป็นมาตรฐานสูงสุดในอุตสาหกรรมเครื่องตัดเครื่องตัด CNC อเนกประสงค์ที่มีช่วงด้านข้าง 3 ม. 4 ม. 5 ม. 6 ม.|8 ม. และข้อกำหนดอื่นๆ ทั้งแบบมีตัวขับทวิภาคี คู่มือเชิงเส้นแบบสองแกน มาตรฐานสำหรับเกจด้านข้าง 4 ม. ช่วงการตัดที่มีประสิทธิภาพ: 3.2 ม. ความยาวของรางตามแนวยาว เปลวไฟเดี่ยวหรือวิธีการตัดพลาสม่าเดี่ยวที่มีการจุดไฟอัตโนมัตินอกจากนี้ยังสามารถเพิ่มในโหมดเปลวไฟและตัดพลาสม่าความยาวของรางตามยาวคือ 2 ม. ต่อส่วนรางยาวสามารถกำหนดค่าได้ตามความต้องการของผู้ใช้และสามารถขยายช่วงของคานได้สามารถตัดคบเพลิงหรือมุมเอียงได้หลายแบบตามความต้องการของผู้ใช้
พารามิเตอร์:
รายการ | ข้อมูลจำเพาะ | ||||
พื้นที่ติดตามแนวนอน (มม.) | 3000 | 4000 | 5000 | 6000 | 7000 |
ความกว้างของการตัดที่มีประสิทธิภาพ (มม.) | 2200 | 3200 | 4200 | 5200 | 6200 |
ความกว้างโดยรวม (มม.) | 3800 | 4800 | 5800 | 6800 | 7800 |
โหมดการตัด | เปลวไฟเท่านั้น, พลาสม่าเท่านั้น, เปลวไฟและพลาสมา | ||||
วิธีขับรถ | ไดรฟ์แร็คแอนด์พิเนียนสำหรับแกน X และ Y | ||||
โหมดการขับขี่ | การขับขี่สองด้าน | ||||
ความหนาของการตัดเปลวไฟ | 6-200mm | ||||
ความหนาของการตัดพลาสม่า | 0-50 มม. (ตามแหล่งพลังงานพลาสม่า) | ||||
ความเร็วในการตัด | 0-6000 มม. / นาที | ||||
ความเร็วจังหวะเปล่า | 0-10000 มม. / นาที | ||||
ตัวควบคุมความสูงอัตโนมัติ | การควบคุมความสูงแบบ capacitive สำหรับการตัดเปลวไฟ | ||||
การควบคุมความสูงของแรงดันอาร์คสำหรับการตัดพลาสม่า |
แอปพลิเคชั่น
เครื่องนี้ใช้เป็นหลักในการตัดแผงขนาดใหญ่ได้อย่างแม่นยำเป็นอุปกรณ์ตัดและตัดชนิดหนึ่งที่มีประสิทธิภาพสูงและประหยัดพลังงาน ซึ่งสามารถปรับปรุงอัตราการใช้และประสิทธิภาพการตัดของแผ่นเหล็กได้อย่างมากเครื่องนี้สามารถทำงานได้อย่างต่อเนื่องโดยไม่หยุดเป็นเวลานานสามารถตัดเหล็กคาร์บอนต่ำ (ตัดไฟ) และโลหะที่ไม่ใช่เหล็ก (ตัดพลาสม่า) เช่น เหล็กกล้าคาร์บอนสูง สแตนเลส อลูมิเนียม ทองแดง เป็นต้น มีการใช้กันอย่างแพร่หลายในเครื่องจักร รถยนต์ การต่อเรือ ปิโตรเคมี ทหาร โลหะวิทยา , การบินและอวกาศ, บอยเลอร์, ภาชนะรับความดัน และอุตสาหกรรมอื่นๆEL, หัวรถจักร ฯลฯ ข้อกำหนดและส่วนประกอบทั้งหมดของเครื่องตัด CNC ของเราสามารถปรับแต่งได้ตามคำขอในฐานะผู้ผลิตและจำหน่ายเครื่องตัด CNC เราขอเสนอเครื่องตัด CNC เครื่องตัดไฟ เครื่องตัดพลาสม่าใต้น้ำ เครื่องตัด CNC แบบตั้งโต๊ะ และเครื่อง CNC อื่นๆผลิตภัณฑ์ของเราได้รับการรับรองมาตรฐาน ISO9001 และ CE และส่งออกไปยังหลายประเทศในยุโรปและเอเชียตะวันออกเฉียงใต้ เราสามารถเข้าถึงสิ่งอำนวยความสะดวกด้านการขนส่งที่สะดวกทั้งทางบก ทางทะเล และทางอากาศ
โครงสร้างชั้นวาง
คานขวางใช้เทคโนโลยี Messel ของเยอรมันและโครงสำหรับตั้งสิ่งของซึ่งสามารถขจัดแรงบิดได้ดีขึ้นคานขวางเป็นโครงสร้างท่อที่ไม่ใช่สี่เหลี่ยมของโครงสร้างเหล็กกล่องหลังจากเชื่อมแล้ว จะมีการอบอ่อนทั้งหมดเพื่อขจัดความเครียดภายใน เพื่อไม่ให้เสียรูปเมื่อใช้งานในระยะยาวโครงสร้างเฟรมที่มั่นคงทำให้ความแม่นยำในการตัดสูงขึ้นและความเร็วในการตัดเร็วขึ้น
|
|
แนะนำ

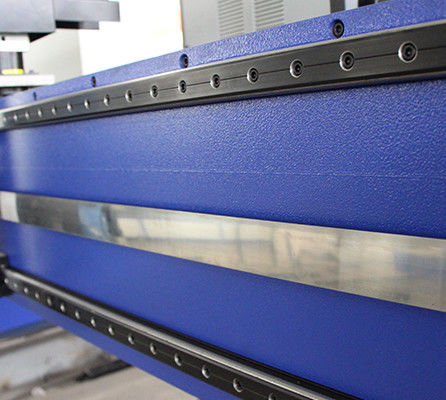

รางนำแนวนอนใช้รางนำเชิงเส้นแกนคู่ในประเทศหรือนำเข้าที่มีความแม่นยำสูงและแนวทางที่ดี
รางนำตามแนวยาวที่มีพื้นผิวการเจียรที่ทำด้วยโลหะพิเศษมีความแม่นยำทางกลสูงและทนต่อการสึกหรอ
|
|
ระบบขับเคลื่อนเซอร์โว
เราใช้ระบบขับเคลื่อนเซอร์โวของ Panasonic ซึ่งมีฟังก์ชันการตรวจจับตำแหน่งอักขระ ความแม่นยำสูง และเวลาเร่งความเร็วสั้นระบบขับเคลื่อนใช้ตัวลดดาวเคราะห์ดั้งเดิมของญี่ปุ่นซึ่งมีข้อผิดพลาดอินพุตและเอาต์พุตเพียง 16 ส่วนโค้งในขณะเดียวกัน ในโครงสร้างเกียร์ตามขวางและตามยาว มีการเพิ่มอุปกรณ์ชดเชยระยะห่างอัตโนมัติเพื่อให้โครงสร้างเกียร์สามารถดำเนินการตามคำสั่งที่ออกโดยระบบ CNC ได้อย่างแม่นยำ
|
|
อุปกรณ์ส่งกำลังเครื่องกล
ระบบส่งกำลังทางกลทั้งหมดใช้การประสานของเฟืองและชั้นวางที่มีความแม่นยำด้วยความแม่นยำในการตัดเฉือนระดับ 7 ของมาตรฐานแห่งชาติ
|
|
ซอฟต์แวร์ทำรัง
เลือกขอบทั่วไป สะพาน การตัดต่อเนื่อง การเชื่อมต่อขนาดเล็ก และกระบวนการตัดอื่นๆ เพื่อปรับปรุงอัตราการใช้ประโยชน์ของแผ่นโลหะ ประสิทธิภาพการตัด
|
|
ระบบปฏิบัติการ
ใช้ระบบปฏิบัติการระดับบนสุดของ Shanghai Jiaotong University หรือระบบระดับโลกอื่น ๆ ที่กำหนดโดยผู้ใช้ มีฟังก์ชั่นเมนูหลายภาษา มีเสถียรภาพและเชื่อถือได้ ควบคุมได้แม่นยำสูง การป้องกันหน่วยความจำของเบรกพอยต์ไฟฟ้า ฯลฯ
|
|
อุปกรณ์ยกคบเพลิง
ชั้นวางตัดคบเพลิงใช้เพื่อรับรู้การยกไฟฉายตัดอัตโนมัติตัวยกของหัวตัดแบบหนาช่วยให้เกิดการเคลื่อนที่ของเกจด้านบนและด้านล่างผ่านการเคลื่อนที่ของตลับลูกปืนเชิงเส้นระหว่างแกนนำเบาะนั่งคบเพลิงยังมีฟังก์ชั่นป้องกันการชน 360 องศา และปกป้องความปลอดภัยของไฟฉายในพื้นที่ทำงานทั้งหมดตัวยกไฟฉายตัดแบบหนักทั้งหมดมีโหมดการยกสามโหมด: แบบแมนนวล แบบไฟฟ้า และแบบอัตโนมัติ
|
|
เกจวัดแรงดันและวาล์วระบาย
มาตรวัดความดันและวาล์วควบคุมถูกติดตั้งที่ด้านบนของแผงควบคุมส่วนกลาง เพื่อให้ผู้ปฏิบัติงานสามารถปรับและตรวจสอบแรงดันแก๊สตามสถานะที่เหมาะสมที่สุดในระหว่างการตัดแผงควบคุมมีสวิตช์สำหรับควบคุมโซลินอยด์วาล์ว ซึ่งสามารถปรับได้ด้วยตนเองและควบคุมโดยอัตโนมัติด้วยระบบควบคุมเชิงตัวเลข
|
|
แหล่งจ่ายไฟตัด
แหล่งพลังงานพลาสม่าเสริมสำหรับการตัดวัสดุต่างๆ
|
การกำหนดค่าทางเลือก
เครื่องตัดมุม
เครื่องตัดร่องแบบโรตารี่ไม่มีที่สิ้นสุดเหมาะสำหรับการตัดร่อง V, Y, X และ K ของชิ้นงานที่มีรูปร่างรวมกันเป็นเส้นตรงหรือโค้งมนการออกแบบกลไกของไหลที่เป็นเอกลักษณ์ทำให้สะดวกยิ่งขึ้น
|
|
เครื่องตัดไฟตรง
สามารถติดตั้งอุปกรณ์ตัดไฟตรงที่ด้านหลังของเครื่องตัดซีเอ็นซีโครงสำหรับตั้งสิ่งของเพื่อทำการตัดโลหะเหล็กกล้าคาร์บอนแบบตรง
|
