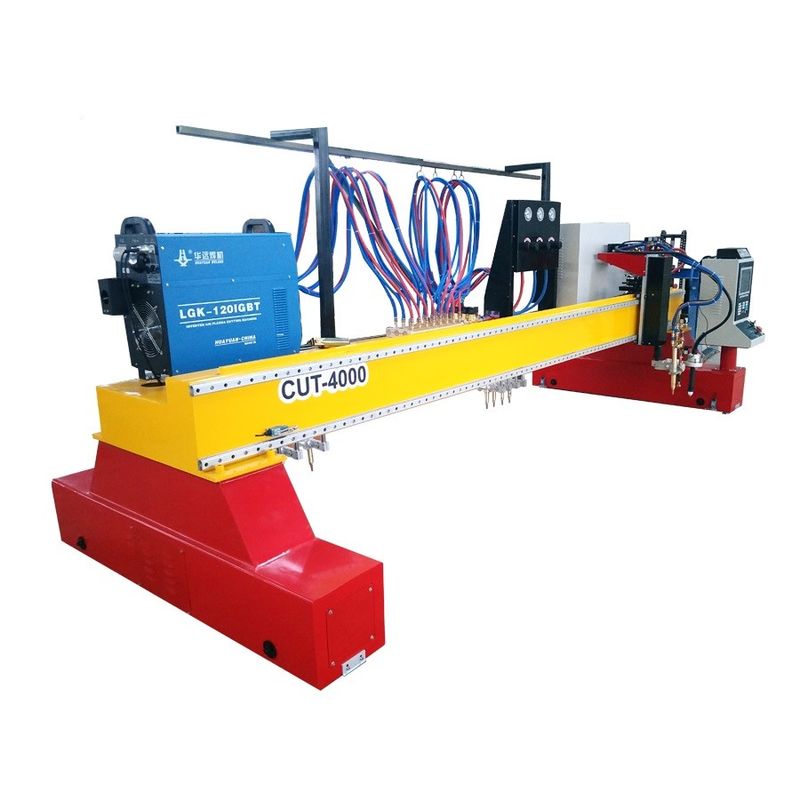

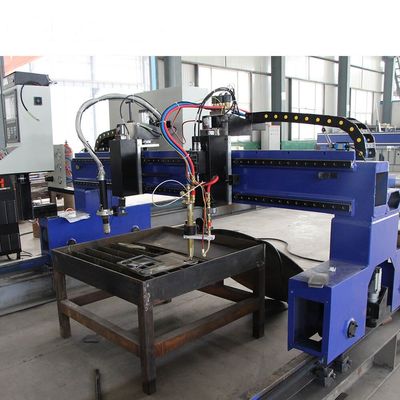

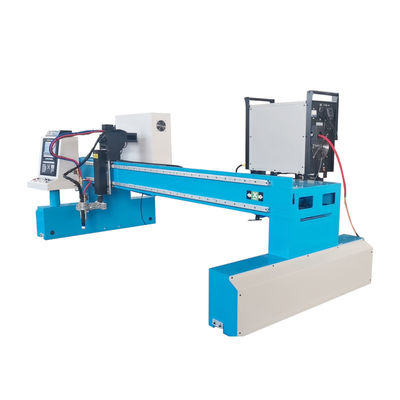

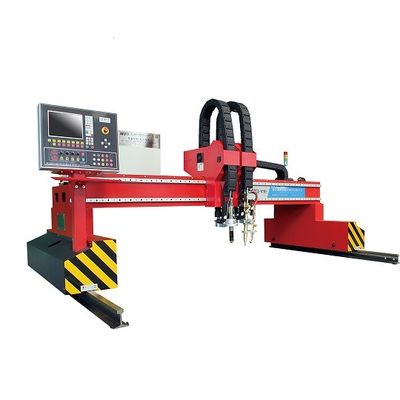

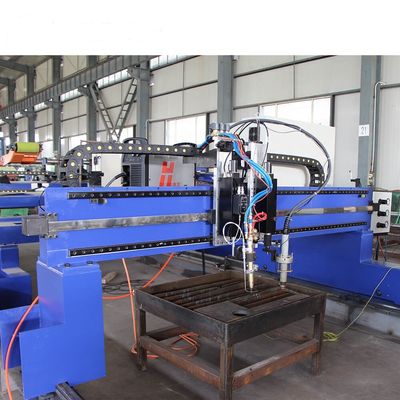

เครื่องตัดพลาสม่าซีเอ็นซีตั้งโต๊ะ PM2000 เหล็กแบบพกพาโครงสำหรับตั้งสิ่งของ

โลหะเหล็กแบบพกพาโครงสำหรับตั้งสิ่งของเดสก์ท็อป cnc เครื่องตัดพลาสม่าสำหรับการตัดรูปร่างแผ่น

1. คุณสมบัติหลัก:
1. การนำ ESAB ของสวีเดน คาน KOIKE ของญี่ปุ่นมาใช้ โครงสร้างท่อสี่เหลี่ยมผ่านการบรรเทาความเครียดและการบำบัดออกซิเดชันของพื้นผิว ด้วยความแข็งแกร่งสูง ความแข็งแรงสูง ทนต่อการกัดกร่อน และรับประกันความแม่นยำในการทำงาน
2. เครื่องตัดไฟสำหรับตัดไฟใช้สายพ่วงแบบลากจูงเพื่อให้แน่ใจว่าท่ออากาศสายไฟมีการป้องกันที่ดี
3. ตัวยกคานขวางใช้วิธีการเคลื่อนที่แบบเซอร์โวหลักและแบบหลายตัวในทิศทางแนวนอน สามารถติดตั้ง lifers ได้สูงสุด 6 ตัว นั่นคือ ไฟฉายตัด 6 ตัว ตัวยกแต่ละตัวมีไฟฉายตัดและกลไกการยก
4.ในทิศทางตามยาวโดยใช้วิธีการขับเคลื่อนทวิภาคี
5. การกำหนดค่าตามยาวมีชั้นวางที่มีความแม่นยำสูง รางรถไฟสำหรับงานหนักโดยเฉพาะ (ราง NO.40) ทำงานได้อย่างน่าเชื่อถือและแม่นยำ และพื้นผิวการทำงานใช้เทคโนโลยีการเจียรตกแต่งเพื่อให้การทำงานราบรื่นและแม่นยำของเครื่อง
2. การกำหนดค่ามาตรฐาน:
Shanghai Fangling F2300 ระบบ CNC
แกน X, Y ใช้รางนำเชิงเส้น, แกน Z ใช้บอลสกรู
HIWIN บอลสกรูและแกนขัดเงาที่มีความแม่นยำ 0.05 มม.
ระบบปฏิบัติการขนาดใหญ่แบบคงที่
การนำซอฟต์แวร์ตัด CNC FASTCAM/SMARTCUT มาใช้
การนำหัวตัด Panasonic P80 ของญี่ปุ่นมาใช้
แกน X ขับเคลื่อนด้วยมอเตอร์คู่, แกน Y ขับเคลื่อนด้วยมอเตอร์เดี่ยว
ฝรั่งเศส ชไนเดอร์ อิเล็คทริคส์
มาตรฐานความปลอดภัย (2006/42/EC)
3. ระบบ CNC Shanghai Fangling F2300:
มากถึง 45 ไลบรารีกราฟิกที่ใช้กันทั่วไป
การปรับขนาดกราฟิก การหมุน การมิเรอร์
เมทริกซ์กราฟิก แทรกซ้อน และซ้ำซ้อน
ตามความหนาของแผ่นเหล็ก มันสามารถจำกัดความเร็วในมุมโดยอัตโนมัติ ป้องกันการเผาไหม้มากเกินไป
การแปลงระหว่างระบบเมตริกและระบบอังกฤษ
การแก้ไขแผ่นเหล็กกราฟิก
ระบบพิกัดสามารถปรับแต่งได้
IO ที่ปรับแต่งได้
สำรองข้อมูลระบบและพารามิเตอร์ อัปเกรดออนไลน์
เมนูการใช้งานภาษาจีน / ภาษาต่างประเทศทั้งหมด (อังกฤษ, ญี่ปุ่น, รัสเซีย, ฝรั่งเศส, ภาษาที่กำหนดเองอื่น ๆ ) หนึ่งแป้นสลับ
เลือกไลน์และเบอร์ได้
รองรับการตัดขอบ, การตัดออฟเซ็ต
ด้วยการปิดเครื่อง, ฟังก์ชั่นหน่วยความจำป้องกันเบรกพอยต์
จอแสดงผลกราฟิกที่สร้างไดนามิก / คงที่, กราฟิกซูมเข้า / ซูมออก, ติดตามจุดตัดแบบไดนามิกภายใต้สถานะซูมเข้า
รองรับ Wentai, TYPEIII, PM2000 และซอฟต์แวร์ทำรังพิเศษอื่น ๆ
การจัดเก็บไฟล์: ดิสก์จัดเก็บข้อมูลอิเล็กทรอนิกส์ 1G
พื้นที่โปรแกรมผู้ใช้: 1G
ความแม่นยำในการควบคุม: ± 0.001mm
4. เครื่องปรับแรงดันไฟฟ้าอาร์ค:
เครื่องควบคุมแรงดันไฟฟ้าอาร์คแบบพกพา HP1201 ออกแบบมาสำหรับเครื่องตัดซีเอ็นซีแบบพกพาเครื่องตัดซีเอ็นซีโครงสำหรับตั้งสิ่งของเบา
สามารถฝังลงในแผงตู้, การรวมที่ดี, เดินสายง่าย
การออกแบบแบรนด์ใหม่ ใช้ SMT (Surface Mount Technology) และการออกแบบชิปล่าสุด
เพิ่มความน่าเชื่อถือและความสามารถในการป้องกันการรบกวนอย่างครอบคลุม เพิ่มวงจรป้องกันที่หลากหลาย
จอแสดงผลคริสตัลเหลว สถานะและพารามิเตอร์การแสดงผลแบบเรียลไทม์ เรียบง่ายและใช้งานง่าย
Built-in "แผ่นแยกแรงดันไฟฟ้า" สามารถจับคู่กับอินพุตแรงดันอาร์ค 1: 1 หรือ 50: 1
แรงดันไฟฟ้าอาร์คอัจฉริยะ ความแม่นยำในการควบคุม ความเร็วด้วยตนเอง ความไวอัตโนมัติ และพารามิเตอร์ที่ปรับได้อื่นๆ
คอนโซล All-in-one ที่สามารถฝังลงในเครื่องตัดได้โดยตรง ตัวเครื่องขนาดกะทัดรัด
การรวบรวมแรงดันไฟฟ้าที่มีความแม่นยำสูง, มอเตอร์ DC ควบคุม PWM, การทำงานที่ราบรื่น, ความไวสูง
5. ปืนตัดไฟ:
เครื่องทั้งหมดผลิตโดยเหล็กหลอมคุณภาพสูง
ใช้โครงสร้างแรงดันเท่ากัน
เส้นผ่านศูนย์กลางภายนอกของท่อปลอกคือ 30 มม. และ 32 มม.
ห้าความยาวที่แตกต่างกันของท่อปลอก: 180mm, 250mm, 370mm, 450mm
สามารถติดตั้งชั้นวางได้ 4 ตำแหน่ง (ห่างกัน 90 °แต่ละตำแหน่ง)
ใช้ได้กับปลายตัดแรงดันเท่ากันที่มีพื้นผิวทรงกรวย 30 องศา
6. ซอฟต์แวร์ออสเตรเลีย FASTCAM (รุ่นมาตรฐาน):
ซอฟต์แวร์ Australian FASTCAM ( Standard Edition ) เป็นซอฟต์แวร์มาตรฐาน สำหรับการซ้อนอัตโนมัติและด้านทั่วไป คุณต้องเลือก SMARTNEST ( Expert Edition ) หรือ FASTCAM ( Expert Edition ) ซึ่งสามารถแปลงกราฟิก CAD หรือคอมพิวเตอร์กราฟิกเป็นรหัส G สำหรับการตัดชิ้นส่วน ไฟล์รหัส G จะถูกกู้คืนเป็น USB และป้อนข้อมูลลงในเครื่องตัด จากนั้นตัวควบคุมจะแปลงรหัส G เป็นโปรแกรมตัดโดยอัตโนมัติผลิตภัณฑ์ชนิดนี้มีอินเทอร์เฟซ USB ที่สะดวกสำหรับการส่งโปรแกรมตั้งค่าการชดเชยกรีดในซอฟต์แวร์ซ้อนซอฟต์แวร์โปรแกรม ZZ-TL (ตัวเลือก FASTCAM) เป็นระบบการเขียนโปรแกรมและการทำรังอัตโนมัติบน AutoCAD ออกแบบมาสำหรับเครื่องตัด CNC ทุกประเภท มันสามารถช่วยให้ผู้ใช้วาด ตั้งโปรแกรม และซ้อนได้อย่างเต็มที่ ไม่เพียงแต่ใช้งานง่ายแต่ ยังนำประโยชน์ทางเศรษฐกิจที่ชัดเจนมาสู่ผู้ใช้อีกด้วย
- วิธีการวาด: ใช้ประโยชน์จากฟังก์ชันการวาดภาพที่มีประสิทธิภาพของ AutoCAD สำหรับการวาดชิ้นส่วน การซ้อน และผ่านการประมวลผลข้อมูลไฟล์ DXF DWGสร้างรหัสการตัดที่จำเป็นโดยอัตโนมัติ
- กระบวนการตัด: จุดตัดอาจมาจากมุมหรือขอบวิธีการตัดคุณสามารถเลือกการตัดแบบวงกลมหรือเชิงเส้นฟังก์ชั่นชดเชยกรีดสามารถคำนวณวิถีการตัดจริงสามารถกำหนดเส้นทางและทิศทางการตัดได้ตามต้องการ
- การทำรังหมายถึง: อิงจากการใช้งาน AutoCAD ฟรีในการวาดชิ้นส่วน เช่น การแปล การหมุน การจำลอง การมิเรอร์ การปรับสเกล อาร์เรย์ ฯลฯ การซ้อนสามารถขยายให้ใหญ่ขึ้นเพื่อการดูแลที่ดีผ่านเทคโนโลยีการทำงานของหน้าต่าง
- การจำลองหน้าจอ: สามารถจำลองเส้นทางการประมวลผลการตัดจริงบนหน้าจอ จำลองกระบวนการตัด และสามารถซูม เคลื่อนที่ได้ตามใจชอบ
- ซอฟต์แวร์ทำรังอัจฉริยะรองรับ R12, R13, R14, A4, 2002, 2004, 2005, 2007 และ AutoCAD รุ่นอื่นๆ

พารามิเตอร์:
