สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | YUAN |
ได้รับการรับรอง: | CE,ISO,UV |
หมายเลขรุ่น: | 200Ton |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | 40000-90000USD |
เวลาการส่งมอบ: | 40 วัน |
เงื่อนไขการชำระเงิน: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
สามารถในการผลิต: | 50 ชุด |
แบบอย่าง: | 2000 KN | Die Cushion force: | 500 KN |
---|---|---|---|
กลางวัน: | 1250 มม. | กระบอกสูบหลัก Stroke: | 800 มม. |
Die Cushion Stroke: | 250 มม. | ขนาดโต๊ะทำงาน: | 2300x1300mm |
แสงสูง: | สี่คอลัมน์กดวาดลึกไฮดรอลิก 200ton ไฮดรอลิกลึกวาดกด เครื่องกดวาดลึก 2300x1300mm,200ton hydraulic deep drawing press,deep drawing press machine 2300x1300mm |

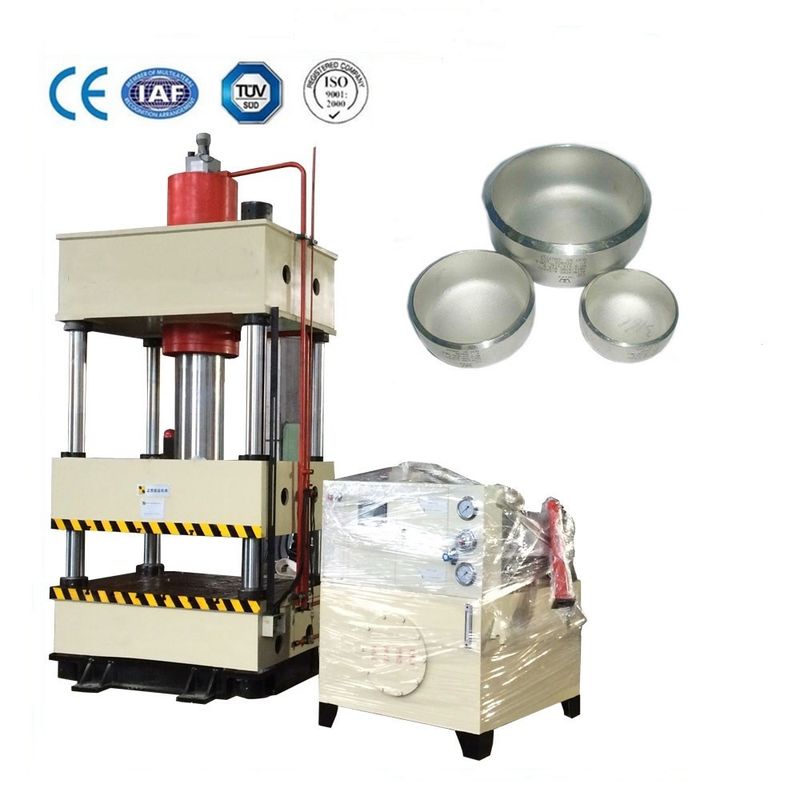

เครื่องกดไฮดรอลิกสี่คอลัมน์ 800 ตันเครื่องกด Blanking
เครื่องกดแบบลึก 4 คอลัมน์ส่วนใหญ่เหมาะสำหรับกระบวนการชิ้นส่วนโลหะแผ่น เช่น การยืด การดัด การจีบ การขึ้นรูป การตัดขอบ การเจาะ การแก้ไข ฯลฯ และส่วนใหญ่จะใช้สำหรับการยืดและการขึ้นรูปของแผ่นโลหะอย่างรวดเร็ว
เครื่องกดได้รับการออกแบบให้ประกอบเป็นโครงรูปตัว H ซึ่งมีความแข็งแกร่งของระบบที่ดีที่สุด ความแม่นยำสูง อายุการใช้งานยาวนาน และความน่าเชื่อถือสูง และใช้สำหรับกดชิ้นส่วนโลหะแผ่นและสามารถตอบสนองความต้องการในการผลิตได้ 3 กะ/วัน

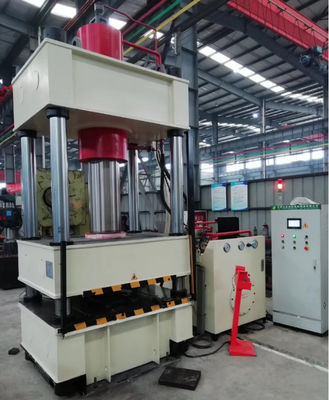

รายละเอียดสินค้า
อุปกรณ์เสริม; 1. อุปกรณ์เปลี่ยนแม่พิมพ์อย่างรวดเร็ว 2. รถเปลี่ยนเก่าเคลื่อนย้ายได้ 3. รถเก่าที่เปลี่ยนได้ 4. รถเปลี่ยนแม่พิมพ์ไฟฟ้า 5. ย้ายโต๊ะทำงานด้านล่าง 6. ระบบเซอร์โว 7. หุ่นยนต์และระบบอัตโนมัติ |

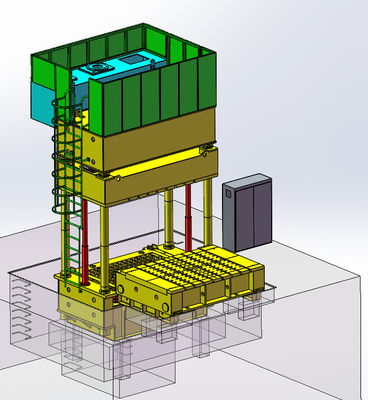

การวาดภาพสามมิติ
พารามิเตอร์เครื่อง:
ชื่อ | หน่วย | ค่า | ค่า | ค่า | ค่า | |
แบบอย่าง | Y27-1250T | Y27-1000T | Y27-800T | Y27-200T | ||
แรงดันกระบอกสูบหลัก | KN | 12500 | 1000 | 8000 | 2000 | |
Die Cushion force | KN | 4000 | 3000 | 2500 | 500 | |
แม็กซ์ความดันของเหลว | MPa | 25 | 25 | 25 | 25 | |
กลางวัน | mm | 2200 | 2100 | 2100 | 1250 | |
กระบอกสูบหลัก Stroke | mm | 1200 | 1200 | 1200 | 800 | |
Die Cushion Stroke | mm | 350 | 350 | 350 | 250 | |
ขนาดโต๊ะทำงาน
|
LR | mm | 3500 | 3500 | 3500 | 2300 |
FB | mm | 2250 | 2250 | 2250 | 1300 | |
ขนาดเบาะ Die | LR | mm | 2620 | 2620 | 2620 | 1720 |
FB | mm | 1720 | 1720 | 1720 | 1070 | |
ความเร็วของตัวเลื่อน | ลง | มม./วินาที | 500 | 500 | 500 | 200 |
กลับ | มม./วินาที | 300 | 300 | 300 | 150 | |
การทำงาน | มม./วินาที | 10-35 | 10-35 | 10-35 | 10-20 | |
ความเร็วในการดีดออก | การดีดออก | มม./วินาที | 55 | 55 | 55 | 50 |
กลับ | มม./วินาที | 80 | 80 | 80 | 60 | |
ระยะเคลื่อนที่ของโต๊ะทำงาน | mm | 2250 | 2250 | 2250 | 1300 | |
โหลดโต๊ะทำงาน | NS | 40 | 40 | 40 | 20 | |
เซอร์โวมอเตอร์
|
Kw | 140 | 110 | 80+18 | 22 | |
น้ำหนักเครื่อง | NS | 130 | 110 | 90 | 20 |
แอปพลิเคชัน:
ระบบไฮดรอลิก
1. ถังน้ำมันได้รับการตั้งค่าบังคับระบบกรองความเย็น (อุปกรณ์ระบายความร้อนด้วยน้ำแบบแผ่นอุตสาหกรรม, ระบายความร้อนด้วยการหมุนเวียนน้ำ, อุณหภูมิน้ำมัน≤55℃, ตรวจสอบให้แน่ใจว่าเครื่องสามารถกดได้อย่างต่อเนื่องใน 24 ชั่วโมง)
2. ระบบไฮดรอลิกใช้ระบบควบคุมวาล์วคาร์ทริดจ์แบบบูรณาการที่มีความเร็วในการตอบสนองที่รวดเร็วและประสิทธิภาพการส่งสูง
3. ถังน้ำมันมีตัวกรองอากาศเพื่อสื่อสารกับภายนอกเพื่อให้แน่ใจว่าน้ำมันไฮดรอลิกไม่ปนเปื้อน
4.การเชื่อมต่อระหว่างวาล์วเติมน้ำมันและถังน้ำมันเชื้อเพลิงใช้ข้อต่อแบบยืดหยุ่นเพื่อป้องกันการสั่นสะเทือนไม่ให้ส่งผ่านไปยังถังน้ำมันเชื้อเพลิงและแก้ปัญหาน้ำมันรั่วไหลได้อย่างสมบูรณ์
