สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | YUAN |
ได้รับการรับรอง: | CE,ISO,UV |
หมายเลขรุ่น: | 6020 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | 10000USD-95000USD |
รายละเอียดการบรรจุ: | กล่องไม้ |
เวลาการส่งมอบ: | 25 วัน |
เงื่อนไขการชำระเงิน: | Western Union, L/C, D/A, D/P, T/T, MoneyGram |
สามารถในการผลิต: | 50 ชุด |
ชื่อ: | เครื่องตัดท่อเลเซอร์อัตโนมัติ | ความยาวท่อ: | 300-6500mm |
---|---|---|---|
น้ำหนักบรรทุกสูงสุด: | 1500 Kg | เส้นผ่านศูนย์กลางท่อ: | 20-200 มม. |
ระยะแกน X: | 6520 มม. | ระยะแกน Y: | 350 มม. |
แสงสูง: | เครื่องตัด CNC 4KW,เครื่องตัด CNC 1500 Kg,เครื่องตัดเลเซอร์หลอดโลหะ 6000mm |

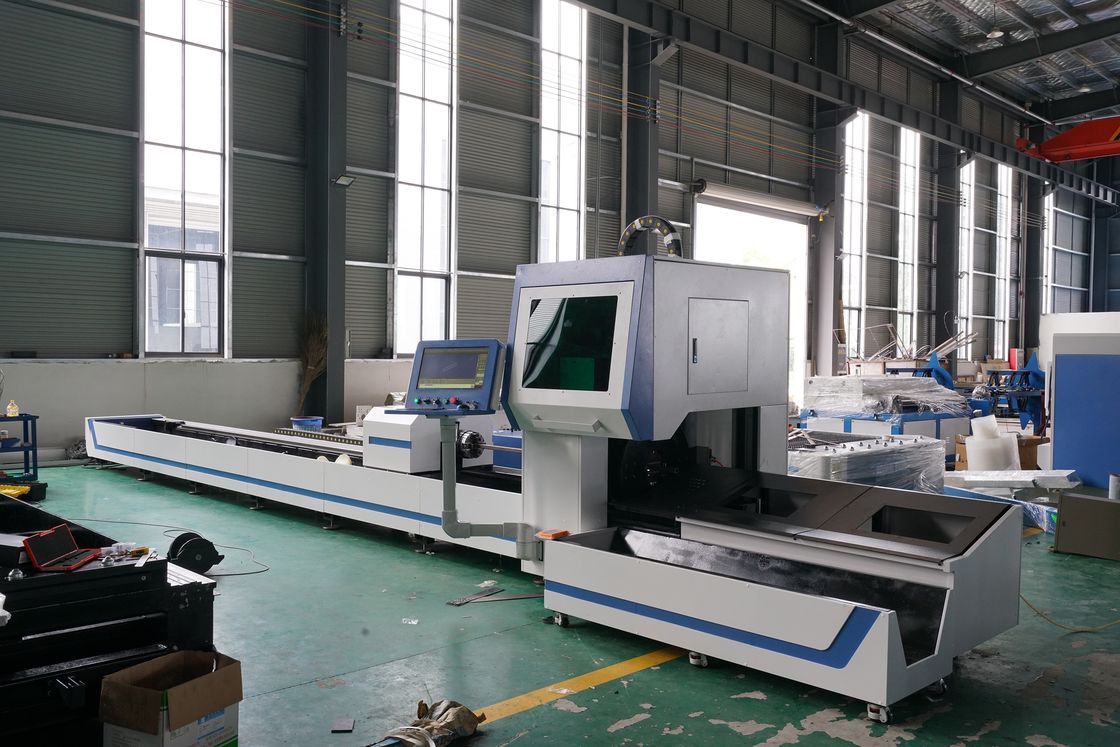

เครื่องตัดเลเซอร์ท่อโลหะ CNC Tube Length 6000mm Laser Power 4KW
การตัดท่อด้วยเลเซอร์ได้รับการออกแบบมาโดยเฉพาะสำหรับธุรกิจที่ใส่ใจเกี่ยวกับโปรไฟล์คุณภาพสูงและการตัดท่อ การโหลดและขนถ่ายอัตโนมัติเต็มรูปแบบนั้นใช้ความพยายามน้อยลงและประหยัดเวลาสำหรับผู้ปฏิบัติงาน และสามารถตัดคอลัมน์ Crossed Lines ที่ส่วนท้ายของท่อสาขา และพบกับแรงเหวี่ยงและ ไม่ใช่แรงเหวี่ยง
*เป็นมิตรกับผู้ใช้FSCUT 5000 TwinCAT CNC control
* คุณสมบัติเฉพาะ:
* ความเร็วสูงสุดในการวางตำแหน่งพร้อมกัน: 120m/min
* ความเร็วเร่ง: 13 ม./วินาที2 (1.2G)
* CNC และ CAM สามารถคำนวณส่วนที่มีโปรไฟล์ที่ซับซ้อนได้
* ประสิทธิภาพการใช้พลังงาน: ลดการใช้พลังงานลงอย่างมาก
* เครื่องสะท้อนไอพีจีกำลังขับจาก 1000W ถึง 6000W
* หัวตัด Swiss RayTools AG ขั้นสูง (พร้อมระเบิดลม)
* ช่วงการประมวลผลท่อ φ8-440mm เป็นตัวเลือก
* เทคโนโลยีที่จดสิทธิบัตรของวัสดุสามหัวและหางศูนย์การใช้ประโยชน์สูงของวัตถุดิบ
* ระบบแลกเปลี่ยนก๊าซแรงดันสูงถึงแรงดันต่ำที่มีประสิทธิภาพ
* ฟังก์ชั่นการคำนวณเวลาและต้นทุนต่อหน่วยอัตโนมัติ
* การเชื่อมต่อเครือข่ายจากภายนอก
* เครื่องดูดควัน (รวมอยู่ในรุ่นซีรีส์)
* รูปร่าง "L" ของเครื่องรับประกันความยืดหยุ่นโดยรวมสำหรับการประมวลผลช่องกลม, สี่เหลี่ยม, สี่เหลี่ยมผืนผ้า "C" / "H" / "I" และ
มุม.

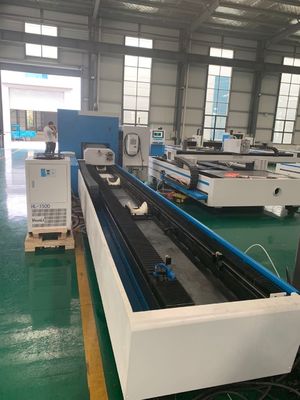

ตัวเครื่อง:
เตียงโครงเหล็กใช้การเชื่อม โครงสร้าง การตัดเฉือนหยาบหลังจากการหลอม การบำบัดอายุการสั่นสะเทือน และการตกแต่ง สามารถขจัดความเครียดของการเชื่อมและการตัดเฉือน ความแข็งแกร่งที่ดี ความแม่นยำสูง สามารถใช้งานได้นานโดยไม่มีการเสียรูปอย่างสมบูรณ์
ชิ้นและกรงเล็บ:
หัวจับหมุนคุณภาพสูงสองตัวเคลื่อนที่ด้วยการหมุนแบบซิงโครนัส ซึ่งทำให้มั่นใจได้ว่าท่อจับได้มั่นคงยิ่งขึ้นลดการสั่นสะเทือนของท่อให้เหลือน้อยที่สุด พร้อมการรับประกันที่มั่นคงสำหรับความแม่นยำสูงในรูปของท่อที่ซับซ้อน เหมาะสำหรับตัดท่อที่มีขนาดเส้นผ่านศูนย์กลางตั้งแต่ Ø20 มม. ถึง Ø320 มม.
ชิ้นหน้า:

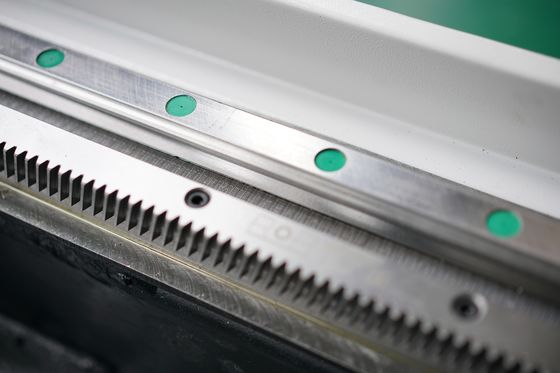

แกนเชิงเส้น X, Y, Z และแกนหมุน A, B ทั้งสองใช้มอเตอร์เซอร์โวแรงบิดขนาดใหญ่นำเข้า ความแม่นยำสูง ความเร็วสูง แรงบิดขนาดใหญ่ ความเฉื่อยขนาดใหญ่ ประสิทธิภาพการทำงานที่มั่นคงและทนทาน ซึ่งช่วยให้มั่นใจได้ถึงความเร็วและการเร่งความเร็วของเครื่องจักรทั้งหมด .
ชิ้นกลาง:
สามหัวจับแบบเรียลไทม์เพื่อรักษาตำแหน่งท่อก่อนและหลังตำแหน่งหนีบสามจุด ความเร็วในการตัดพื้นที่-เวลาสามารถบรรลุการตัดที่เสถียรสูงสุด ประสิทธิภาพการตัดสัมพัทธ์จะสูง
ชิ้นหลัง:
การวิจัยและพัฒนาหัวจับอิสระที่มีคุณสมบัติการซีลและการเคลื่อนที่ที่ดี สามารถจับท่อสี่เหลี่ยม ท่อกลม ท่อรูปไข่ ท่อแบน ท่อสามเหลี่ยม I-beam และวัสดุอื่นๆ
พารามิเตอร์:
พารามิเตอร์ระบบอุปกรณ์ | ||
รูปแบบการประมวลผล | พารามิเตอร์ทางเทคนิค | สังเกต |
ขอบเขตของการประมวลผลท่อ | ท่อกลม :Ø 10mm- Ø 200mm ท่อเหลี่ยม :□ 10mm-□ 145mm ท่อสี่เหลี่ยม:100*180mm |
|
มุมร่องกลึง | หัวตัด 5 แกน Bevel 3D พร้อมมุม ±60 | |
ความยาวสูงสุดในการประมวลผลการตัด | 6100 มม. | |
การเดินทางแกน Y | 350 มม. | |
A, B กำหนดการเดินทาง | หมุนได้ไม่จำกัด | |
การเดินทางแกน Z | 240mm | |
การวางตำแหน่งแกน X, Y | ±0.03 มม./ม. | |
แกน X, Y ซ้ำ | ±0.03 มม. | |
แกน X ความเร็วว่างเปล่า | 140 ม./นาที | |
A,B,C แกนความเร็วสูงสุด | 120 รอบต่อนาที | |
ความยาวของช่องว่าง | 3000≤ mm | |
อัตราเร่ง | 1.2G | |
โหลดสูงสุดของหลอดเดียว | 1500 กก. | |
โหลดความยาว | 300-6500 มม. | |
ความยาวหาง | 0≥ mm | |
ขนาดลักษณะที่ปรากฏ | 12500mm*2500mm*2500mm |
