สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | YUAN |
ได้รับการรับรอง: | CE,ISO |
หมายเลขรุ่น: | เครื่องขึ้นรูปมุมแผ่น Pannel CNC |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | 47600-56000 USD |
รายละเอียดการบรรจุ: | กล่องไม้ |
เวลาการส่งมอบ: | 25 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T, Western Union, MoneyGram |
สามารถในการผลิต: | 30 ชุด |
อย่างน้อย: | 0.5-3 มม. | อัล: | 1-3 มม. |
---|---|---|---|
S.Sheet: | 0.5-2.5 มม. | ขอบสูง: | 15-30 มม. |
ขึ้นรูปความยาว: | >140 มม. | ความกว้างของการขึ้นรูป: | >140 มม. |
พารามิเตอร์ | ค่า | |
อย่างน้อย | 0.5-3mm | |
วัสดุ | อัล | 1-3mm |
สแตนเลส | 0.5-2.5mm | |
ความสูงของขอบ | 15-30 มม. | |
ความยาว | >=140mm | |
มิติการขึ้นรูป | ความกว้าง | >=140mm |
รัศมีการขึ้นรูปมุม | 1.5-50 มม. | |
เวลาขึ้นรูปมุม | 10s | |
เครื่องมือช่าง | เครื่องมือขึ้นรูปมุม 1 ชุด + เครื่องมือตัดมุม 1 ชุด | |
คอนโทรลเลอร์ | หน้าจอสัมผัส+ Mitsubishi PLC | |
เซอร์โวมอเตอร์สำหรับสร้างช่องว่าง | Panasonic | |
ขนาด | 1560X1330X1600 มม. |

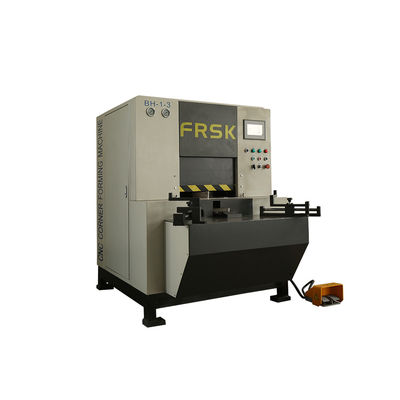

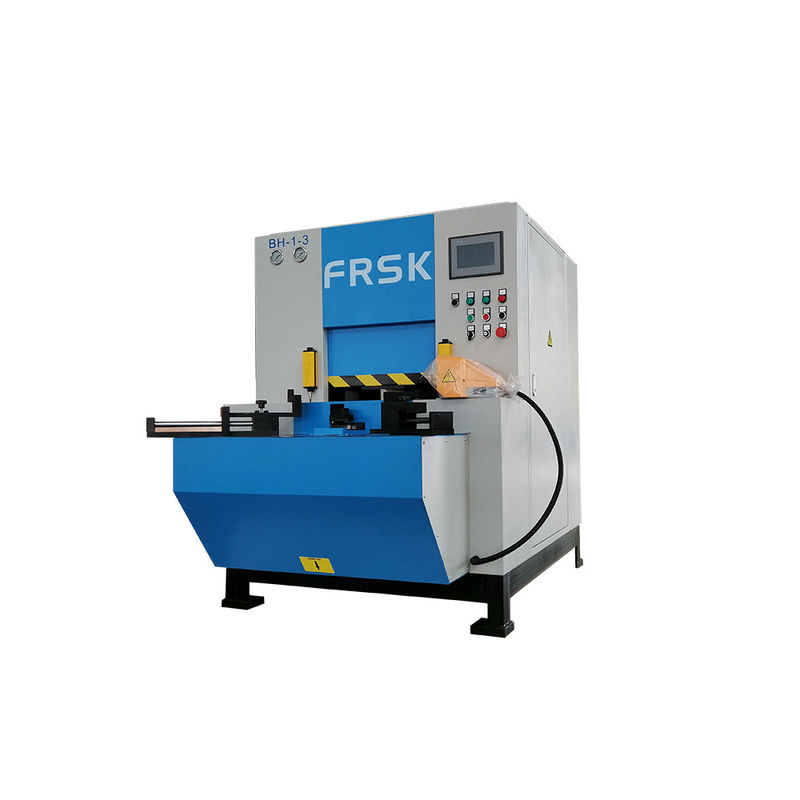

ตัวละครเครื่อง:
1. ขั้นแรก ตัวควบคุม CNC คือหน้าจอสัมผัส + PLC เพื่อควบคุมช่องว่างของเครื่องมือและกระบวนการทำงาน
2. เซอร์โวมอเตอร์ + ลูกกลิ้งควบคุมบอลสกรูถึงช่องว่างเครื่องมือสี่เหลี่ยมตามความหนาของแผ่น
3. จากนั้นสถานีไฮดรอลิกจะขับลูกกลิ้งให้เสร็จสิ้น
4. ฐานรองทรงสี่เหลี่ยมมี 4 มุมแต่ละมุมสามารถระบุรัศมีภายในที่แตกต่างกันตามความหนา
5. แน่นอนว่าเราให้ความสำคัญกับการปกป้องผู้คนมากขึ้นม่านนิรภัยแบบออปติกจะปกป้องผู้ปฏิบัติงานในพื้นที่ปฏิบัติการ
6. ประตูนิรภัยแบบนิวเมติกมีแผ่นป้องกันสำหรับพื้นผิวด้านบนของชิ้นงานเพื่อให้ประตูเปิด/ปิดอัตโนมัติตามขั้นตอนการทำงาน
7. ในทางกลับกัน บล็อกวาล์วไฮดรอลิกขนาดกะทัดรัดช่วยให้เครื่องจักรมีกำลังงานเพียงพอและบำรุงรักษาง่าย
8. เป็นขั้นตอนที่สอง แรงเฉือนมุมไฮดรอลิกจะตัดขอบเศษหลังจากการขึ้นรูปมุม
9. โดยทั่วไปสวิตช์ควบคุมเท้าสองขั้นตอนสามารถควบคุมการขึ้นรูปมุมและการตัดมุมเศษ
10. แขนรองรับที่ปรับได้สองแบบจะช่วยให้ผู้ปฏิบัติงานจัดการกับแผงแผ่นที่ใหญ่ขึ้นได้อย่างง่ายดายและเสร็จสิ้นการขึ้นรูปมุมได้อย่างสมบูรณ์แบบ
11. โดยเฉพาะ มีโครงสร้างแนวทางพิเศษสำหรับขึ้นรูปมุมขอบสูง
ประโยชน์ของเครื่องขึ้นรูปมุม CNC:
ไม่มีการเชื่อม, การเจียร/ขัด, ล้อเล่น!
การผลิตแบทช์สำหรับการขึ้นรูปมุมแผงโลหะ!
ใช้งานง่ายและปกป้องมนุษย์!
